場效應管型號參數字母含義,mos管參數字母-KIA MOS管

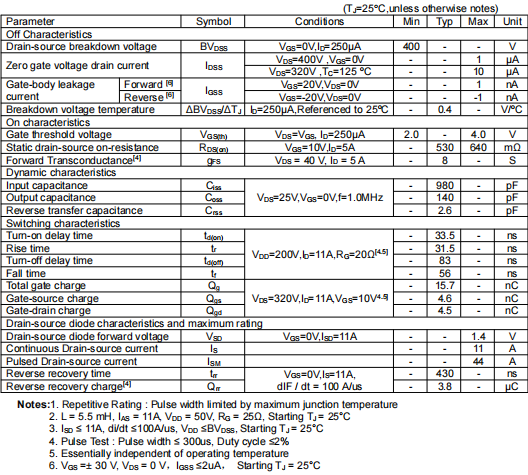

場效應管mos管參數字母含義

Cds漏-源電容

Cdu-漏-襯底電容

Cgd-柵-源電容

Cgs-漏-源電容

Ciss-柵短路共源輸入電容

Coss-柵短路共源輸出電容

Crss-柵短路共源反向傳輸電容

D-占空比（占空系數，外電路參數）

di/dt-電流上升率（外電路參數）

dv/dt-電壓上升率（外電路參數）

ID-漏極電流（直流）

IDM-漏極脈沖電流

ID（on）-通態漏極電流

IDQ-靜態漏極電流（射頻功率管）

IDS-漏源電流

IDSM-最大漏源電流

IDSS-柵-源短路時，漏極電流

IDS（sat）-溝道飽和電流（漏源飽和電流）

IG-柵極電流（直流）

IGF-正向柵電流

IGR-反向柵電流

IGDO-源極開路時，截止柵電流

IGSO-漏極開路時，截止柵電流

IGM-柵極脈沖電流

IGP-柵極峰值電流

IF-二極管正向電流

IGSS-漏極短路時截止柵電流

IDSS1-對管第一管漏源飽和電流

IDSS2-對管第二管漏源飽和電流

Iu-襯底電流

Ipr-電流脈沖峰值（外電路參數）

gfs-正向跨導

Gp-功率增益

Gps-共源極中和高頻功率增益

GpG-共柵極中和高頻功率增益

GPD-共漏極中和高頻功率增益

ggd-柵漏電導

gds-漏源電導

K-失調電壓溫度系數

Ku-傳輸系數

L-負載電感（外電路參數）

LD-漏極電感

Ls-源極電感

rDS-漏源電阻

rDS（on）-漏源通態電阻

rDS（of）-漏源斷態電阻

rGD-柵漏電阻

rGS-柵源電阻

Rg-柵極外接電阻（外電路參數）

RL-負載電阻（外電路參數）

R（th）jc-結殼熱阻

R（th）ja結環熱阻

PD-漏極耗散功率

PDM-漏極最大允許耗散功率

PIN-輸入功率

POUT-輸出功率

PPK-脈沖功率峰值（外電路參數）

to（on）-開通延遲時間

td（off）-關斷延遲時間

ti-上升時間

ton-開通時間

toff-關斷時間

tf-下降時間

trr-反向恢復時間

Tj-結溫

Tjm-最大允許結溫

Ta-環境溫度

Tc-管殼溫度

Tstg-貯成溫度

VDS-漏源電壓（直流）

VGS-柵源電壓（直流）

VGSF-正向柵源電壓（直流）

VGSR-反向柵源電壓（直流）

VDD-漏極（直流）電源電壓（外電路參數）

VGG-柵極（直流）電源電壓（外電路參數）

Vss-源極（直流）電源電壓（外電路參數）

VGS（th）-開啟電壓或閥電壓

V（ BR）DSS-漏源擊穿電壓

V（BR）GSS-漏源短路時柵源擊穿電壓

VDS（on）漏源通態電壓

VDS（sat）-漏源飽和電壓

VGD-柵漏電壓（直流）

Vsu-源襯底電壓（直流）

VDu-漏襯底電壓（直流）

VGu-柵襯底電壓（直流）

Zo-驅動源內阻

n-漏極效率（射頻功率管）

Vn-噪聲電壓

alD-漏極電流溫度系數

ards-漏源電阻溫度系數
