RC濾波器的分類

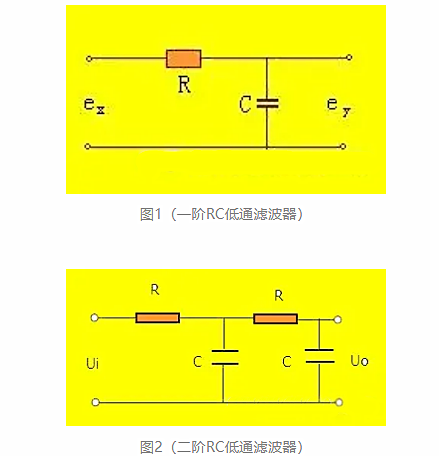

RC濾波器從器件組成上可以分為一階RC濾波器（圖1）、二階RC濾波器（圖2）；階數越高，RC濾波電路對阻帶內的信號抑制效果越明顯。

rc低通濾波器

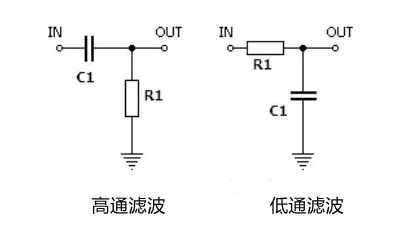

RC從電路組成結構上可以分為高通濾波器和低通濾波器（下圖），這兩者的差異是電阻和電容的位置。高通濾波器是指阻斷低頻段的信號，通過高頻段的信號；低通濾波器指的是濾掉高頻信號，對低頻的信號阻抗小，因此電容的位置是對地，高頻信號在電容上阻抗小，高頻信號通過電容泄放到地。

rc低通濾波器

rc低通濾波器截止頻率

rc低通濾波器

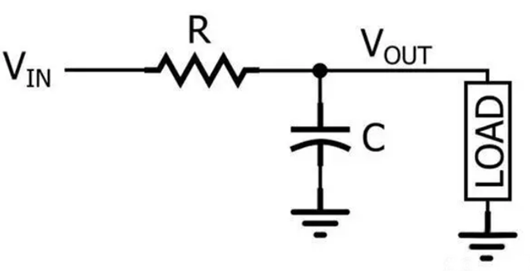

RC低通濾波器

理解低通濾波器其實很簡單，在一個頻率下把電容看作是一個電阻，那把R和C就看作是串聯，那么VOUT就是分壓點。

我們想要濾掉某個頻率，就讓電容在這個頻率容抗很小，分壓就會很小。如果比這個頻率高，那么根據容抗公式可知，容抗會越小，分得的電壓就越小，同理頻率越低分得的電壓就越高，也就是頻率低的可以更多的通過，頻率高通過的量少，所以該電路叫低通濾波器。

在資料中可以知道該電路有一個截止頻率f=1/2πRC，通過這個截止頻率就可以計算得到一個合適的RC組合。那么這個公式怎么來的呢？其實是通過傳遞函數得到幅頻特性然后推出來。

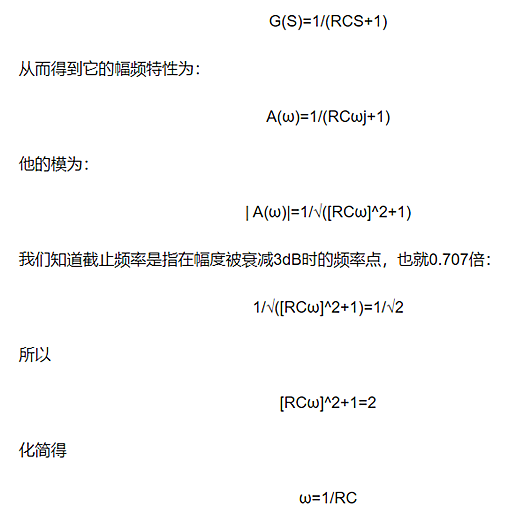

傳遞函數為:

rc低通濾波器
