可調穩壓電池充電器電路【收藏學習】-KIA MOS管
信息來源：本站 日期：2023-11-06

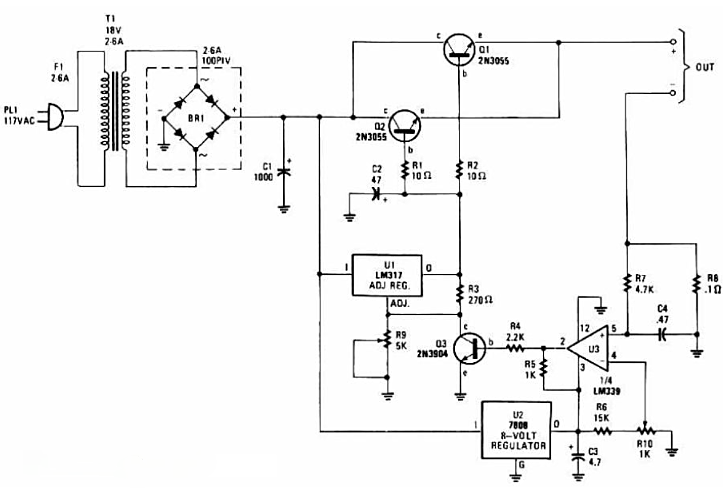

這款可調穩壓電池充電器電路適用于串聯/并聯連接的單節電池或多節電池；電池的最大電壓應為最大 18V。
晶體管 Q1 和 Q2 作為串聯穩壓器連接，以控制電池充電器的輸出電壓和充電電流速率。LM-317 可調電壓調節器向功率晶體管 Q1 和 Q2 的基極提供驅動信號。
電位器 R9 設置輸出電壓電平。電流采樣電阻器 R8（一個 0.1 ohm/5W 單元）連接在負輸出引線和電路接地之間。對于流過 R8 的每一安培充電電流，其上會產生一個 100mV 的輸出。R8 上產生的電壓被饋送到比較器 U3 的一個輸入端。比較器的另一個輸入連接到可變電阻器 R10。
隨著電池兩端的充電電壓開始下降，通過 R8 的電流減小。然后U3的電壓饋入腳5下降，比較器輸出跟隨，關閉Q3，完成信號的循環路徑以調節電池的充電電流。
充電電流可以通過調節 R10 來設置所需的電流。電路的輸出電壓由R9設定，根據需要調整R9得到正確的電壓輸出值。

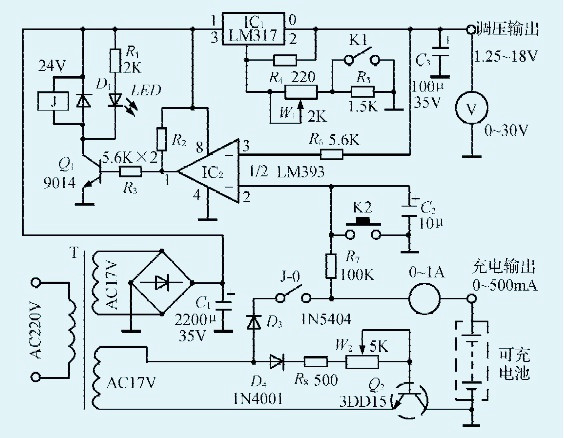

該電路既可提供穩壓電源輸出（1.25-19V連續可調），又可提供脈動電壓充電輸出，且充電電流連續可調（0-500mA），電路如圖所示。
電路工作原理：
可調穩壓輸出部分：IC1為三端可調穩壓集成電路LM317，調節W1可改變輸出電壓。為了獲得較細的調節電壓，本電路分兩擋調節，K1閉合時可輸出1.25-12.6v,K1斷開時可輸出9-19V。脈動充電部分：IC2為電壓比較器，充電的預置電壓經R6進入IC2的（3）腳（正相輸入端）。
電池電壓經R7進入IC2的（2）腳反相輸入端，與預置電壓進行比較：開始充電時，電池電壓低于預置電壓，IC2正相端（③腳）電壓高于反相端（②腳），輸出端（①腳）輸出高電平，Q1導通，繼電器J得電，常開觸點J-0閉合，給電池充電，LED點亮，指示正在充電；當電池電壓升高至預置電壓時，IC2輸出低電平，Q1截止，繼電器J失電，觸點斷開，停止充電，LED熄滅，表示充電結束。調節W2，可調節充電電流。
元器件選擇：
電源變壓器T可采用帶中心抽頭的舊黑白電視機變壓器，將中心抽頭剪開即可成為雙繞組。IC1為LM317，最大輸出電流為1.5A，如需輸出更大電流，可采用多個并聯。IC2為電壓比較器LM393,Q2可用3DD15或其他NPN型中功率管，可以不用加絕緣與IC 安裝在同一塊散熱板或機殼上。需要提示的是：調壓輸出與充電不要同時使用。

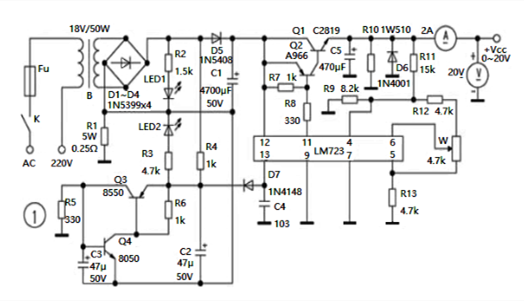

帶過流保護的直流可調穩壓電源的主要裝置是通用穩壓集成塊LM723，它包含啟動電路、恒流源、參考穩壓源、 過流保護等。
配合大功率調節管，可輸出0~20范圍內的連續可調穩定電壓。最大輸出電流可達2A，具有過流保護功能，可作為手機和BP機的維修電源，也可用于電池充電。電路如圖所示。
正常使用時，紅色和綠色發光二極管同時發光。調節電位器W可在0~20范圍內調節輸出電壓。當輸出端出現過流或短路時，R1兩端壓降大于0.6V，Q3和Q4導通，綠燈熄滅，LM723電壓降至近0V，內部檢測電路工作，輸出23V高壓和Q1，Q2 被切斷。
因此，沒有電壓輸出，起到保護作用。僅當計算機關閉并重新啟動時，輸出才可用。為了保證調節管Q1在輸出額定電流時不會燒壞，應安裝足夠尺寸的散熱器。
整個電源可以使用塑料盒作為外殼，其前板可配備電流表，電壓表，開關和電位器，輸出端子和紅綠發光二極管。只要元器件好，電路無需調試即可正常工作。其中，最好使用進口的C2819、2N3395等大功率管為Q1，LM723、MC1723等均可作為IC。
