CD4060由一振蕩器和14位二進制串行計數器位組成，振蕩器的結構可以是RC或晶振電路，CR為高電平時，計數器清零且振蕩器使用無效。所有的計數器位均為主從觸發器。在CP1(和CP0)的下降沿計數器以二進制進行計數。在時鐘脈沖線上使用斯密特觸發器對時鐘上升和下降時間限制。可以用于控制LED燈、電子鐘、時序控制等嵌入式系統應用。

CD4060采用CMOS技術，具有低功耗、高噪聲抗干擾能力、寬工作電壓范圍（3V-18V）等特點。同時該器件還具有自動復位、雙倍頻和分頻電路等功能。

CD4060還具有復位電路，可以使計數器重新從零開始，它的工作電源范圍為3V至15V，采用多種16引腳封裝，包括PDIP、CDIP、SOIC、TSSOP等形式。

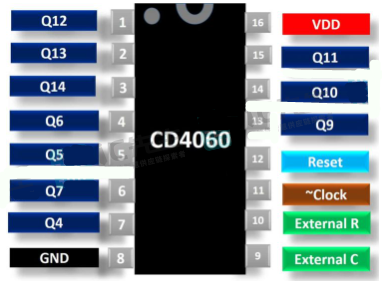

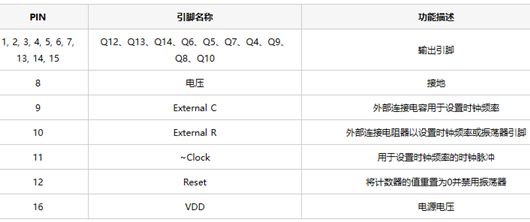

CD4060引腳圖及功能

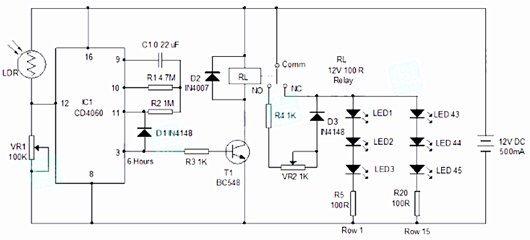

cd4060,cd4060引腳,電路

Q1-Q14：16位二進制計數器的輸出端口，每次輸入一個時鐘脈沖進行移位，并在指定位置處產生一個信號輸出。

VSS：電源負極。

REXT：外部電阻調節分頻系數的引腳。

CEXT：外部電容調節分頻系數的引腳。

MR：清零（復位）引腳，使計數器回到初始狀態。

VDD：電源正極。

OSC1：晶體振蕩器輸入端口。

OSC2：晶體振蕩器輸出端口。

Q13：雙倍頻輸出端口。

Q14：32倍頻輸出端口。

RESET：復位輸入端口，當該引腳接收到一個低電平信號時，計數器將被清零。

CLOCK：時鐘輸入端口，當該引腳接收到一個上升沿時，計數器進行一次移位操作。

CE：使能輸入端口，當該引腳接收到一個低電平信號時，計數器暫停工作。

Q12：8倍頻輸出端口。

CD4060的工作模式

CD4060有兩種工作模式：振蕩器模式和計數器模式。在振蕩器模式下，CD4060內部的分頻器電路將輸入的時鐘信號分頻后輸出到Q14位，并通過R-C振蕩電路將其反饋回到時鐘輸入端，實現自激振蕩。在計數器模式下，CD4060會從Q1開始依次計數，直到Q15。當達到Q15時，計數器會復位并返回到Q1。

振蕩頻率計算公式

CD4060的振蕩頻率與輸入時鐘信號的頻率和分頻系數有關。假設輸入時鐘信號的頻率為f，n為CD4060所設置的分頻系數，則振蕩頻率fosc可以通過以下公式計算：fosc = f / 2^n,其中，2^n表示CD4060內部的分頻系數。
