貼片機是什么？貼片機的作用,貼片機品牌-KIA MOS管

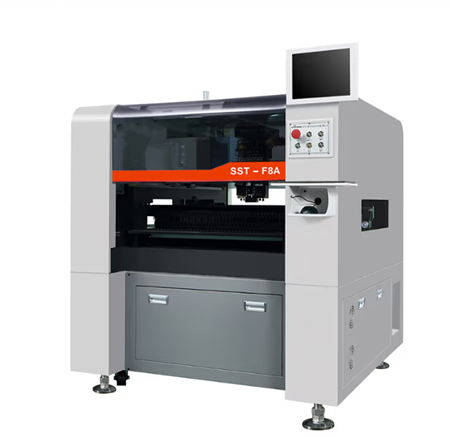

貼片機是一種用于自動組裝電子元件的機器。它是電子產業中非常重要的制造設備，在日常生活中也經常可以看到它在使用。

貼片技術是指將SMD（表面安裝器件）焊接在印刷電路板上，替代傳統的插針式組裝方式。通過這種方式，可以提高印刷線路板上元器件的密度和效率，同時還能減少不必要寄生參數對產品性能影響等因素。隨著科學技術進步和市場需求日益增長，貼片機被廣泛應用于智能手機、平板電腦、計算機主板、家用電器等領域。

現如今市場上有許多不同類型和款式的貼片機。最基本的分類方式為：手動型、靜態型（SMT）以及混合型（SMT + THT）。其中，“THT”即“穿孔式托架”，與SMD相比體積較大，并需要額外進行插針連接或手工焊接等操作。

簡單地說，操作員將已經裁剪好并分揀完成首部為方形或圓形金屬引腳所插入 PCB 上待安裝位置,然后由貼片機按照程控程序來自動完成元件放置到固定位、設定壓力值而吸取處存放 的 SMD 元器件, 讓其準確地粘附至 PCBA 上待焊點位置，并以適當時間及溫度條件下加熱使之緩慢熔化并與 PCBA 產生良好粘合力之間對應聯系。

總結一下：通過使用貼片機，在印制線路板（PCB）上快速且精確地安裝各種表面貼裝元素（如芯片電容）、模塊以及其他相關零部件。

貼片機的作用

全自動貼片機是用來實現高速、高精度地全自動地貼放元器件的設備，是整個SMT生產中最關鍵、最復雜的設備。貼片機是SMT的生產線中的主要設備，貼片機已從早期的低速機械貼片機發展為高速光學對中貼片機，并向多功能、柔性連接模塊化發展。

SMT就是表面裝配技術（Surface Mount Technology的簡寫），是目前電子裝配行業里風行的一種技術和工藝。表面貼裝技術(Surface Mount Technology全稱SMT)是新一代電子裝配技術,它將傳統的電子元器件傳輸淪為體積只有幾十分之一的器件,從而構建了電子產品裝配的高密度、高可信、小型化、低成本，以及生產的自動化。這種小型化的元器件稱作：SMD器件（或稱SMC、片式器件）。將元件組裝到印制板PCB上的工藝方法稱作SMT工藝。涉及的裝配設備則稱作SMT設備。

貼片機品牌

SONY索尼（日本）、Assembleon安比昂、Siemens西門子(德國)、Panasonic松下(日本)、FUJI富士(日本)、YAMAHA雅馬哈(日本)、JUKI(日本)、MIRAE(韓國)、SAMSUNG三星(韓國)、EVEST元利盛（中國臺灣）、 環球UNIVERSAL（美國）等。

貼片機的分類：

1、按速度分：中速貼片機、高速貼片機、超高速貼片機。

超高速貼片機特點：4萬片/h以上，采用旋轉式多頭系統。Assembleo-FCM型和FUJI-QP-132型貼片機均裝有16個貼片頭，其貼片速度分別達9.6萬片/h和12.7萬片/h。

2、按功能分：高速/超高速貼片機、多功能貼片機。

高速/超高速貼片機特點：主要以貼片式元件為主體，貼片器件品種不多。

多功能貼片機特點：能貼裝大型器件和異型器件。

3、按方式分：順序式貼片機、同時式貼片機、同時在線式貼片機。

順序式貼片機特點：它是按照順序?qū)⒃骷粋€(gè)一個貼到PCB上，通常見到的就是該類貼片機。

同時式貼片機特點：使用放置圓柱式元件的專用料斗，一個動作就能將元件全部貼裝到PCB相應的焊盤上。產品更換時，所有料斗全部更換，已很少使用。

同時在線式貼片機特點：由多個貼片頭組合而成，依次同時對一塊PCB貼片，assembleon-FCM就是該類。

4、按自動化分：全自動機電一體化貼片機、手動式貼片機。

全自動機電一體化貼片機特點：大部分貼片機就是該類。

手動式貼片機特點：手動貼片頭安裝在Y軸頭部，X、Y、e定位可以靠人手的移動和旋轉來校正位置。
