5551三級管引腳參數,2n5551參數與管腳圖-KIA MOS管
信息來源：本站 日期：2023-12-07
2N5551三極管是常用的半導體器件，為NPN晶體管，用于開關或放大電子信號以及電力，它至少有三個端子，用于連接外部電路。一旦將電流或電壓施加到一對端子中的一個，它就會控制另一對端子中的電流。
2N5551三極管主要設計用于高壓電路，用于開關和放大等一般用途，集電極到發射極的電壓為160V，集電極到基極的電壓為180V，因此可以簡單地用于160伏以下的電路中。該晶體管的最大輸出負載為600mA，集電極端子的最大功耗為625mW。

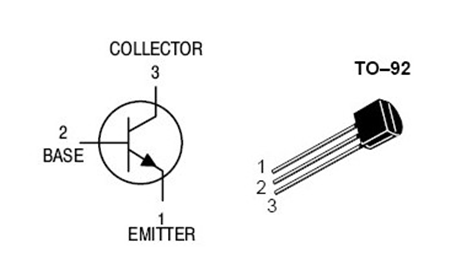

Pin1 (發射器): 該端子通常連接到GND端子，電流從該端子流出。
Pin2 (基極): 此引腳控制晶體管偏置，因此此引腳控制晶體管。
Pin3 (集電極): 此終端連接到整個終端的負載和電流源。
當IC=10mA時，直流增益高達80
不間斷集電極電流為600mA
集電極到發射極的電壓VCE=160 V
集電極到基極的電壓為VCB=180V
從發射極到基極的電壓為VBE=6V
提供To-92封裝
100MHz轉換頻率
集電極電流(最大)為6A/600mA
集電極端子的耗散(Max) 為625mW
DC增益最小值和最大值為80至250
操作和存儲溫度 (最高) -55至+150℃
2n5551三極管可以選擇以下幾種型號進行替代：
BC557：BC557是一款PNP型晶體管，具有類似的特性和參數，可以直接替代2N5551。
MPSA42：MPSA42是一款高頻PNP型晶體管，具有相似的參數和功能，也可以替代2N5551。
BC327：BC327是一款PNP型晶體管，具有較大的電流承受能力和低噪音等特點，在某些情況下也可替代2N5551。
