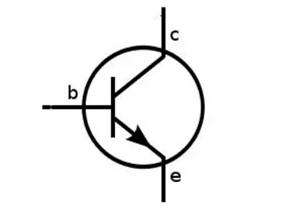

NPN晶體管是最常見的三極管（BJT），它是一個雙極結晶體管（BJT），有三條腿，分別是：基極 （b）集電極 （c）發射極 （e）。
三極管處于打開狀態時，電流可以從集電極流過三極管到發射器。當它關閉時，沒有電流可以流動。
三極管的工作原理：當電流從基極流向發射極時，三極管導通，以便更大的電流可以從集電極流向發射極。
三極管是電流控制型器件
三極管的導通，需要在其b極提供電流，才能使ce導通，流過ce之間的電流與b極電流的關系是Ib*β=Ice。這個β稱為三極管的放大倍數，從規格書獲取，典型值是100，同一個芯片不同Ib的β也是不同的。

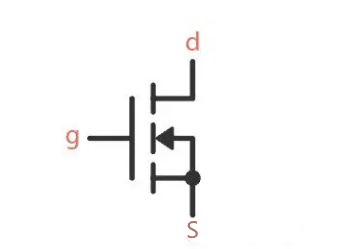

MOSFET場效應管是另一種常用的晶體管類型。它也具有三個引腳：柵極（G）漏極（D）源極（S）。
MOSFET的工作原理類似于三極管，但有一個重要的區別：
1、在三極管中，從基極到發射極的電流決定了有多少電流可以從集電極流向發射極。
2、在MOSFET晶體管中，柵極和源極之間的電壓決定了有多少電流可以從漏極流向源極。
MOS管是電壓控制型器件
MOS管的導通，以NMOS管舉例，需要提供一定的Vgs電壓，這個參數在規格書中成為Vgs（th）,也就是導通所需要的電壓。

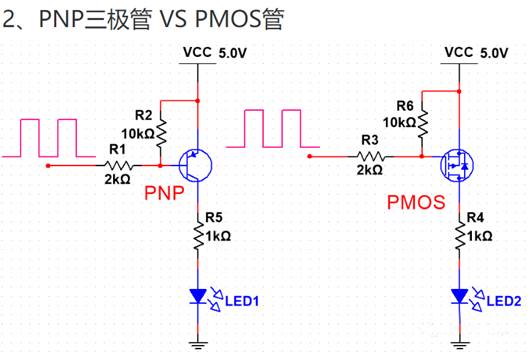

NPN晶體管是最常見的三極管（BJT）。但是還有另一種稱為PNP晶體管，其工作方式相同，只是所有電流都朝相反的方向。在選擇晶體管時，要記住的最重要的事情是晶體管可以承受多少電流。這稱為集電極電流（IC)。
N 溝道 MOSFET和P 通道MOSFET的工作方式相同，只是電流沿相反方向流動，并且柵極到源極的電壓必須為負才能將其打開。
選擇MOSFET時要記住的兩件事是：柵源至源極閾值電壓，需要高于此值的電壓才能打開晶體管，連續漏極電流，這是可以流過晶體管的最大電流量。

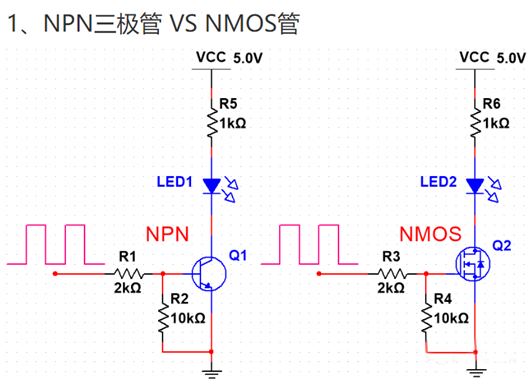

以點亮一個燈為例（MOS管點燈太奢侈了，這里假設LED為負載）
