在電子學中，高阻態（英語：High impedance）表示電路中的某個節點具有相對電路中其他點相對更高的阻抗。
電路分析時高阻態可做開路理解。你可以把它看作輸出（輸入）電阻非常大。它的極限狀態可以認為懸空（開路）。也就是說理論上高阻態不是懸空，它是對地或對電源電阻極大的狀態。而實際應用上與引腳的懸空幾乎是一樣的。
高阻態是指輸入端和輸出端之間的電阻很大，電路處于一種特殊的狀態，電流非常小甚至為0，同時輸入端輸出端之間也不形成電路，可以看做開路狀態。
高阻態通常是由于三態門或三態緩沖器的存在導致的，當三態門中的使能端為高電平時，輸入端和輸出端之間的電阻非常小，形成一條完整的電路；而當使能端為低電平時，輸入端和輸出端之間的電阻很大，整個電路處于高阻態。
高阻態的取值既不是0，也不是1，而是“無”（即不確定的狀態）。在數字電路中，通常使用“X”來表示這種狀態。

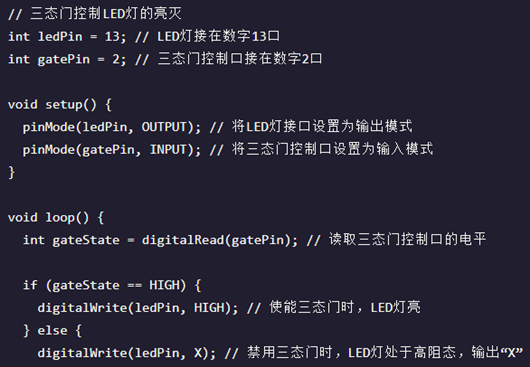

舉個例子，當三態門使能端為低電平時，輸入端和輸出端之間的電阻非常大，此時輸出端會呈現高阻態，即無法確定輸出端的電平，通常在電路圖中使用“X”代替。
在單片機中，高阻態是指電路中的一種狀態，當某個引腳輸出高阻態時，意味著該引腳既不是高電平也不是低電平，而是處于一種懸浮狀態。此時，該引腳的電壓不確定，需要外部電路為期提供確定的電平。
單片機中的“高阻態”通常指的是 GPIO（General Purpose Input/Output）引腳處于高阻抗狀態，也稱為輸入模式。當GPIO引腳處于高阻態時，該引腳對外部電路呈現非常高的電阻，接近無窮大，因此稱為高阻態。
高阻態在單片機中的作用：
①在多路復用器（一種能夠同時傳輸多路信號的電路）中，在高阻態下，多路復用器的某個通道既不傳遞信號也不接收信號，而是處于懸浮狀態，此時，鈣通道可用于傳輸其他通道的信號。
②單片機的輸入/輸出端口在高阻態下可防止電平沖突，當端口處高阻態時，即使其他電路發生電平沖突也不會對單片機產生影響。
