NPN放大截止飽和條件圖文詳解-KIA MOS管
信息來源：本站 日期：2023-12-18
電流關系：IE=IC+IB
當VC＞VB＞VE時，即發射極正偏，集電極反偏，三極管處于放大狀態；
當VB＞VC＞VE時，即發射極正偏，集電極正偏，三極管處于飽和狀態；
當VB＞VE＞VC時，即發射極反偏，集電極反偏，三極管處于截止狀態；
三極管的正偏和反偏都是根據三極管的PN結來區分的，如果PN電壓為正，則正偏，反之反偏。

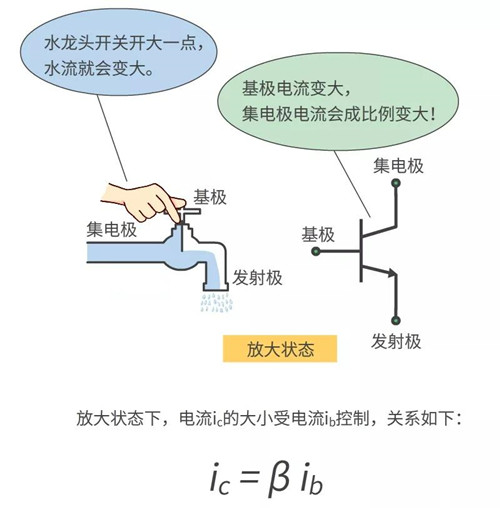

當三極管發射結正偏，集電結反偏，三極管就會進入放大狀態。在放大狀態下，三極管就相當于是一個受控制的水龍頭，水龍頭流出水流的大小受開關（基極）控制，開關擰大一點，流出的水就會大一點。
也就是放大狀態下，基極的電流大一點，集電極的電流也會跟著變大！并且ic與ib存在一定比例關系，ic = β ib，β是直流電流放大系數，表示三極管放大能力的大小。

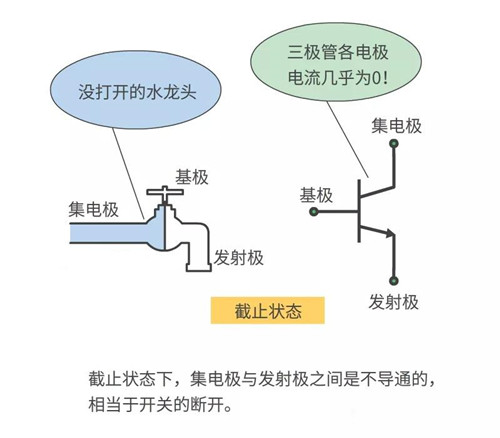

三極管的截止狀態，這應該是比較好理解的，當三極管的發射結反偏，集電結反偏時，三極管就會進入截止狀態。
這就相當于一個關緊了的水龍頭，水龍頭里的水是流不出來的。
截止狀態下，三極管各電極的電流幾乎為0，集電極和發射極互不相通。

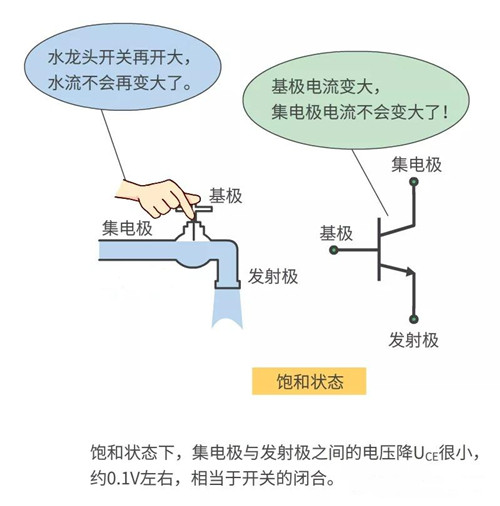

當三極管發射結正偏，集電結正偏時，三極管工作在飽和狀態。在飽和狀態下，三極管集電極電流ic的大小已經不受基極電流ib的控制，ic與ib不再成比例關系。
飽和狀態下的三極管基極電流ib變大時，集電極電流ic也不會變大了，這就相當于水龍頭的開關已經開得比較大了，開關再開大時，流出的水流也不會再變大了。
