三極管是在一塊半導體基片上制作兩個相距很近的PN結，兩個PN結把整塊半導體分成三部分，中間部分是基區，兩側部分是發射區和集電區。
三極管中，從三個區引出相應的電極，分別為基極b，發射極e和集電極c。發射區和基區之間的PN結叫發射結，集電區和基區之間的PN結叫集電結。

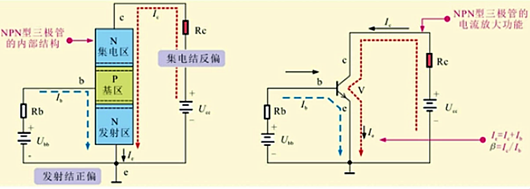

NPN三極管

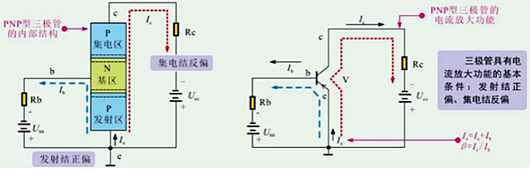

PNP三極管
三極管基極電流最小，且遠小于另兩個引腳的電流；發射極電流最大（等于集電極電流和基極電流之和）；集電極電流 與基極電流之比即為三極管的放大倍數。
三極管具有放大功能的基本條件是保證基極和發射極之間加正向電壓（發射結正偏），基極與集電極之間加反向電壓（集電結反偏）。基極相對于發射極為正極性電壓，基極相對于集電極為負極性電壓。

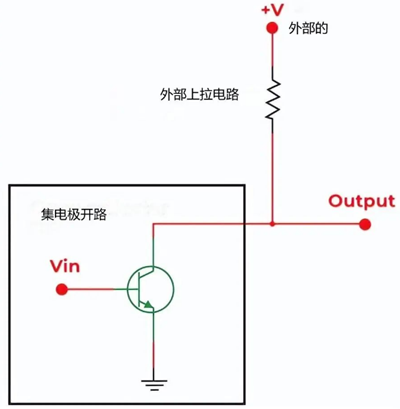

集電極開路是各種集成電路中常見的輸出。 集電極開路就像一個接地或斷開的開關。 除了將IC或任何其他晶體管的輸出連接到特定設備外，還連接到NPN晶體管的集電極開路的基極端子，NPN晶體管的發射極端子與接地引腳內部連接。
因此集電極開路的輸出視為NPN晶體管，它允許電流吸收到公共端。 對于這樣集電極開路電路，必須有一個電源才能使輸出正常工作。 當我們要求未連接任何電源時計算輸出電壓時，電壓不會發生變化。 必須計算輸出端的電壓以了解集電極開路電路的正常運行。
該電路可以根據晶體管的類型（NPN或者PNP）提供灌電流或拉電流輸出。
1、當 NPN 晶體管工作在“高”狀態時，它向地提供灌電流； 在“低”狀態時，輸出端將浮動，直到它通過上拉電阻連接到正電源電壓。
2、當 PNP 晶體管工作在“高”狀態時，它向地提供源電流； 在“低”狀態時，輸出端將浮動，直到使用下拉電阻連接到地。
集電極開路邏輯
