單片機的工作原理，單片機的作用詳解-KIA MOS管

單片機是由微處理器、存儲器、輸入輸出接口、定時計數器、模擬數字轉換器等多種功能模塊組成的微型計算機系統。它的核心部分是微處理器，它可以執行各種指令，進行數據處理和控制操作。存儲器用于存儲程序和數據，輸入輸出接口用于與外部設備進行數據交換，定時計數器用于計時和計數操作，模擬數字轉換器用于將模擬信號轉換成數字信號。

單片機又稱單片微控制器，它不是完成某一個邏輯功能的芯片，而是把一個計算機系統集成到一個芯片上。相當于一個微型的計算機，和計算機相比，單片機只缺少了I/O設備。概括的講：一塊芯片就成了一臺計算機。它的體積小、質量輕、價格便宜、為學習、應用和開發提供了便利條件。同時，學習使用單片機是了解計算機原理與結構的最佳選擇。

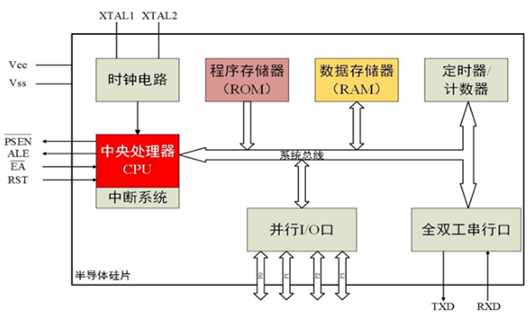

單片機的組成

單片機的組成部分包括：中央處理器（CPU）、程序存儲器（ROM）、隨機存儲器（RAM）、I/O設備。

中央處理器是單片機的核心單元，通常由算術邏輯運算部件（ALU）和控制部件構成。CPU就像人的大腦一樣，決定了單片機的運算才能和處理速度。

ROM拿來寄存用戶程序，分為EPROM、Mask ROM、OTP ROM和Flash ROM等。我們的ROM一般情況來說能夠反復運用，而且掉電內容也還在。

RAM拿來寄存程序運行時的工作變量和數據，由于RAM的制作工藝復雜，價格比ROM高得多，所以單片機的內部RAM非常寶貴，通常僅有幾十到幾百字節。RAM的內容具有易失性（也稱為易揮發性），掉電后數據會丟失。

I/O口就是與外圍設備連接，進行數據傳輸或者控制。

單片機的工作原理

通過執行程序控制各種輸入輸出設備的狀態，從而實現對系統的控制和處理。程序是由一系列指令組成的，指令的執行順序和操作方式是由程序員編寫的。在執行程序時，單片機會按照指令的順序依次執行，完成各種數據處理和控制操作。

單片機的工作過程

1.上電復位：當單片機接通電源時，會自動進行上電復位，將內部寄存器清零，為正常工作做好準備。

2.指令取指：在復位完成后，單片機從程序存儲器中取出一條指令，并將其存儲在指令寄存器中。

3.指令譯碼：單片機的指令譯碼器對指令寄存器中的指令進行譯碼，確定要執行的操作。

4.執行指令：根據譯碼結果，單片機執行相應的操作，如數據運算、邏輯判斷、控制輸出等。

5.中斷處理：在執行指令過程中，如果遇到中斷請求，單片機會暫停當前指令的執行，轉去處理中斷服務程序。

6.循環執行：單片機按照程序存儲器中的指令順序，不斷重復上述過程，實現各種功能。

單片機的作用

1.電子領域

在電子領域中，單片機被廣泛應用于各種電子設備中，如電視機、音響、手機、電腦等。它可以控制各種電子元件的狀態，實現對電子設備的控制和處理。

2.通信領域

在通信領域中，單片機被應用于各種通信設備中，如電話、傳真機、調制解調器等。它可以控制通信設備的狀態，實現對通信數據的處理和傳輸。

3.汽車領域

在汽車領域中，單片機被應用于汽車電子控制系統中，如發動機控制系統、制動控制系統、空調控制系統等。它可以控制汽車各個系統的狀態，實現對汽車的控制和處理。

4.醫療領域

在醫療領域中，單片機被應用于各種醫療設備中，如心電圖儀、血壓計、血糖儀等。它可以控制醫療設備的狀態，實現對醫療數據的處理和傳輸。

5.工業自動化領域

在工業自動化領域中，單片機被應用于各種自動化設備中，如機器人、自動化生產線、自動化倉儲系統等。它可以控制自動化設備的狀態，實現對自動化數據的處理和控制。
