CMOS電平是在CMOS邏輯電路中用來表示邏輯狀態的一種電壓水平。CMOS電路利用NMOS和PMOS這兩種互補類型的半導體材料來實現邏輯功能。
在CMOS電路中，通常有兩種電平用于表示邏輯0和邏輯1：
低電平（或邏輯0電平）：這個電平通常接近于0伏特，用于表示邏輯0。
高電平（或邏輯1電平）：這個電平通常接近于供電電壓的最大值，用于表示邏輯1。

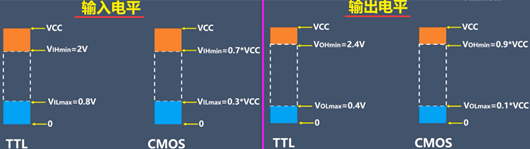

1邏輯電平電壓接近于電源電壓，0邏輯電平接近于0V。而且具有很寬的噪聲容限。
CMOS核心由MOS管構成,TTL核心由三極管構成。
TTL電路是電流控制器件，而CMOS電路是電壓控制器件。
TTL電路的速度快，傳輸延遲時間短(5-10ns)，但是功耗大。COMS電路的速度慢，傳輸延遲時間長(25-50ns),但功耗低，也就是說TTL電路的延遲比COMS電路要小。COMS電路本身的功耗與輸入信號的脈沖頻率有關，頻率越高，芯片集越熱，這是正常現象。

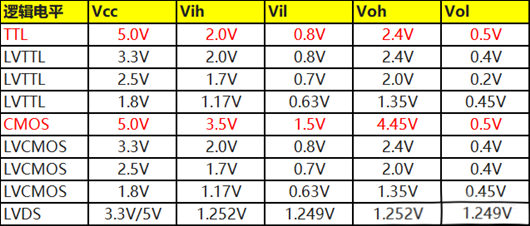

TTL器件供電電壓一般5V，cmos為1.8V--2.5V--3.3V--5V
5V電源電壓情況下，COMS電路可以直接驅動TTL，而TTL電路則不能直接驅動CMOS電路。其他電平也不能直接驅動，所以就需要二者的轉換電平電路。

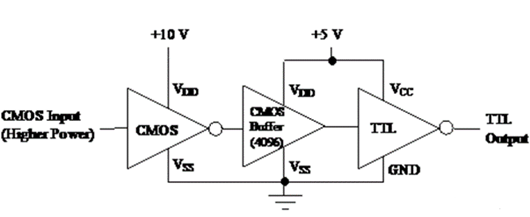

cmos轉ttl
MOS管電平轉換電路
雙向傳輸原理： VCC_S1 <= VCC_S2
為了方便講述，定義 3.3V I/O為 A 端(左側)，5.0V I/O為 B 端(右側)。
A端輸出低電平時（0V),MOS管導通，B端輸出是低電平（0V）
A端輸出高電平時（3.3V),MOS管截至 ，B端輸出是高電平（5V）
A端輸出高阻時（OC),MOS管截至，B端輸出是高電平（5V）
B端輸出低電平時（0V),MOS管內的二極管導通，從而使MOS管導通，A端輸出是低電平（0V）
B端輸出高電平時（5V),MOS管截至，A端輸出是高電平（3.3V）
