40n60參數代換,48n60場效應管參數,KCX9860A-KIA MOS管
信息來源：本站 日期：2024-03-01
額定電流 (ID)：40A
額定電壓 (VDSS)：600V
額定功率 (PD)：300W
典型導通電阻 (RDS(on))：0.09Ω
典型柵極驅動電壓 (VGS(th))：3.0V
PD最大耗散功率：300W
ID最大漏源電流：40A
V(BR)DSS漏源擊穿電壓：600V
RDS(ON)Ω內阻：0.079Ω
VRDS(ON)ld通態電流：20A
VRDS(ON)柵極電壓：10V
VGS(th)V開啟電壓：3~5V
KCX9860A是一款高壓MOSFET，使用先進的端接方案來提供增強的電壓阻斷能力，而不會隨著時間的推移而降低性能。此外，這種先進的MOSFET設計用于在雪崩和換向模式下承受高能量。新的節能設計還提供了一個具有快速恢復時間的漏極到源極二極管。這些設備專為電源、轉換器和PWM電機控制中的高電壓、高速開關應用而設計，特別適用于二極管速度和整流安全操作區域至關重要的橋式電路，并為防止意外電壓瞬變提供額外的安全裕度。

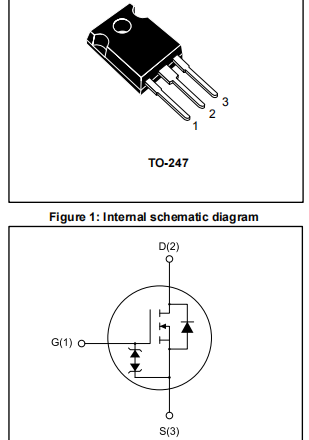

KCX9860A漏源擊穿電壓600V，漏極電流47A；具有堅固的高壓終端、指定雪崩能量、與離散快速恢復二極管相當?shù)脑礃O到漏極恢復時間、二極管用于橋式電路、高溫下規定的IDSS和VDS（ON）、隔離安裝孔減少了安裝硬件等優異特性；KCX9860A封裝形式：TO-220F、TO-247；能夠替代英飛凌、ST品牌40n60、48n60型號場效應管進行使用。
漏極電流：47A
柵源電壓：±20V
脈沖漏電流：141A
雪崩能量單脈沖：720MJ
最大功耗：50/417W
輸入電容：3100PF
輸出電容：2410PF
開通延遲時間：46nS
關斷延遲時間：138nS
上升時間：120ns
下降時間：118ns
