邏輯電平是用來表示數字信號狀態的電壓水平，通常由信號與地線之間的電位差來體現。邏輯電平的浮動范圍由邏輯家族中不同器件的特性所決定。
在數字電子系統中，常用的邏輯電平有高電平（通常表示為“1”）和低電平（通常表示為“0”）。這兩個電平分別對應于二進制的“1”和“0”，代表著不同的邏輯狀態。邏輯電平的穩定性對于正確地識別和處理數字信號至關重要。
常用的邏輯電平
TTL、CMOS、LVTTL、LVCOMS、CML、ECL、PECL、LVPECL、LVDS、RS232電平、RS422電平，RS485 電平等。
TTL和CMOS的邏輯電平按典型電壓可分為四類: 5V 系列、3.3V 系列，2.5V 系列和 1.8V 系列。
5V TTL 和 5V CMOS 邏輯電平是通用的邏輯電平。
3.3V 及以下的邏輯電平被稱為低電壓邏輯電平，常用的為 LVTTL 電平。
低電壓的邏輯電平還有 2.5V 和 1.8V 兩種。
常用的邏輯電平有 TTL 和 CMOS，是硬件數字電路設計中最常見的兩種邏輯電平，LVTTL 和LVCMOS 是它們的低電平版本，其他的高速電平大多都衍生自 TTL 和 CMOS 。
常見的邏輯電平類型

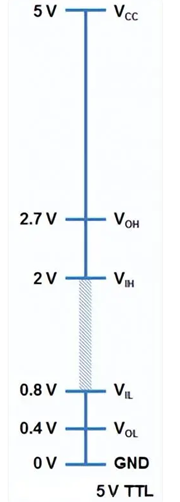

TTL邏輯電平：
高電平范圍：2 V至5 V
低電平范圍：0 V至0.8 V
特點：高噪聲容忍度、快速開關速度、相對較高的功耗。
CMOS邏輯電平：
高電平范圍：2.7 V至3.3 V
低電平范圍：0 V至1.2 V
特點：低功耗、高抗噪聲性能、較寬的工作電壓范圍。
邏輯電平的參數
輸入高電壓（Vih）：保證邏輯門的輸入為高電平時所允許的最小輸入高電平。
輸入低電壓（Vil）：保證邏輯門的輸入為低電平時所允許的最大輸入低電平。
輸出高電壓（Voh）：保證邏輯門的輸出為高電平時的輸出電平的最小值。
輸出低電壓（Vol）：保證邏輯門的輸出為低電平時的輸出電平的最大值。
閾值電平電壓（Vt）：數字電路芯片存在的一個閾值電壓，是電路剛剛勉強能翻轉動作時的電平。
