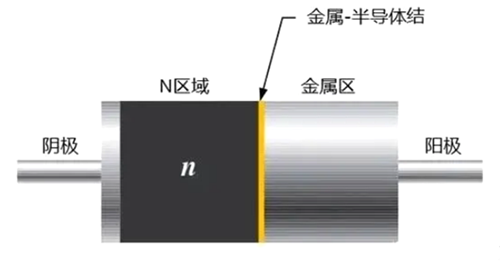

肖特基二極管也被稱為肖特基勢壘二極管是一種低功耗、超高速半導體器件，SBD是肖特基勢壘二極管(Schottky Barrier Diode)的簡稱。SBD不是利用P型半導體與N型半導體接觸形成PN結原理制作的，而是利用金屬與半導體接觸形成的金屬-半導體結原理制作的。因此，SBD也稱為金屬-半導體(接觸)二極管或表面勢壘二極管，它是一種熱載流子二極管。

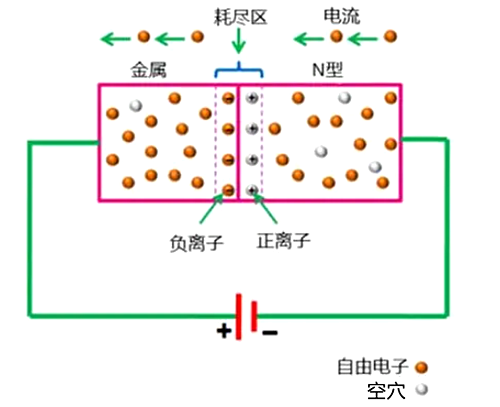

當金屬與N型半導體結合時，形成MS結。這個結被稱為肖特基勢壘。肖特基勢壘的行為會有所不同，具體取決于二極管是處于無偏置、正向偏置還是反向偏置狀態。
由于肖特基二極管基勢壘高度低于PN結勢壘高度，故肖特基二極管正向?qū)ㄩT限電壓和正向壓降都比PN結二極管低。由于肖特基二極管是一種多數載流子導電器件，不存在少數載流子壽命和反向恢復等問題。肖特基二極管的反向恢復時間只是肖特基勢壘電容的充、放電時間，完全不同于PN結二極管反向恢復時間。由于肖特基二極管的反向恢復電荷少，故肖特基二極管開關速度極快，開關損耗也極小，特別適合于高頻應用。
肖特基二極管是一種低功耗、超高速半導體器件，廣泛應用于開關電源、變頻器、驅動器等電路，作高頻、低壓、大電流整流二極管、續流二極管、保護二極管使用，或在微波通信等電路中作整流二極管、小信號檢波二極管使用。
穩壓
這種穩壓作用的肖特基二極管是一種工作于反向擊穿狀態的面結型硅肖特基二極管，在穩壓電路中串入限流電阻，限制穩壓肖特基二極管擊穿后電流值，使得其擊穿狀態可以一直保持下去。
變?nèi)?/strong>
變?nèi)菪ぬ鼗O管，可以通過對其施加反向電壓來改變其PN結的靜電容量，從而達到變?nèi)莸墓δ埽?jīng)常于電視機高頻頭的頻道轉換和調諧電路。
檢波
檢波肖特基二極管，主要是將高頻信號中的低頻信號檢出，這一作用經常用于收音機中。
肖特基二極管的結構及特點使其適合于在低壓、大電流輸出等場合用作高頻整流，在高頻率下用于檢波和混頻，肖特基二極管在高速邏輯電路中用作箝位。在IC中也常使用肖特基二極管，在高速計算機中也被廣泛采用。除了普通PN結二極管的特性參數之外，肖特基二極管用于檢波和混頻的電氣參數還包括中頻阻抗，指的就是肖特基二極管施加額定本振功率時對指定中頻所呈現的阻抗。
