繼電器并聯二極管的作用

為什么繼電器線圈兩端要并聯一個二極管？一般接電路時，繼電器的線圈和開關是分開接的（即接在不同的支路）。我們可以簡單的用一個三極管去控制線圈的導通（其它的也可以），當線圈得電，這時繼電器開關閉合，電路就處于工作狀態；當線圈失電，開關斷開電路不工作；

這時出現問題，線圈可以儲存能量的(線圈會阻止電流的突變，也就是電磁感應作用，即電流只能慢慢增大和減少)，如果一下使線圈斷電，兩端就會產生很大的電壓，這樣就可能使線圈損壞、相連接的元器件擊穿。

只要在線圈兩端接上二極管，便可以使它產生一個回路(斷電時相當于在線圈兩端接根短路線），使線圈儲存的能量放完。這個二極管在這里起到續流的作用，通常稱它為續流二極管。(附：電容兩端的電壓不能突變，電感兩端的電流不能突變)

繼電器線圈斷電時，其中殘余能量須以合適途徑釋放。如果沒有二極管，則能量以火花形式釋放，對電子開關損壞很厲害，日久對機械開關也會有明顯損壞。與繼電器線圈并聯二極管后，二極管負極接直流電源正極，繼電器線圈斷電時，二極管因勢利導，為線圈電流繼續流動提供途徑，殘余能量在線圈與二極管組成的回路中較為平緩地自我消耗掉，開關得到有效保護。

繼電器反向并聯二極管

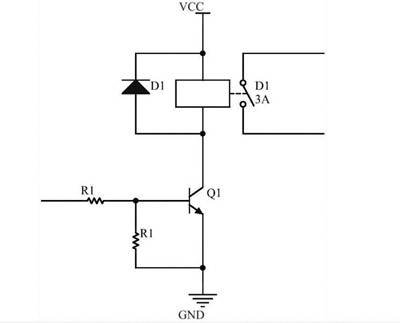

如圖為使用一個NPN三極管驅動繼電器的電路圖，繼電器線圈會反向并聯一個二極管！其電路的原理如下：當輸入信號為高電平時，三極管導通，繼電器線圈通電，繼電器工作吸合；當輸入信號為低電平或無輸入時，三極管截止，繼電器線圈沒有電流，繼電器不吸合。

繼電器并聯二極管
