濾波器截止頻率

截止頻率是指某一電路或信號處理系統在特定條件下，不能正常傳遞高于該頻率或低于該頻率的信號的頻率點。它決定了系統對不同頻率成分的響應和處理能力。通過調整電阻、電容、電感和電容的值，可以控制截止頻率，從而優化電路的性能。

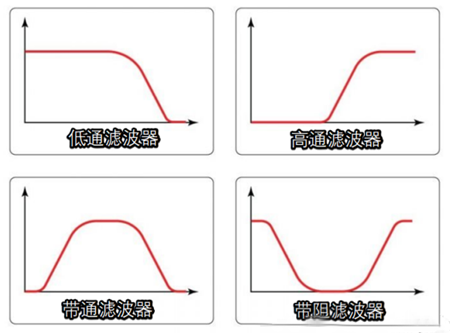

截止頻率是濾波器設計中的一個重要參數，它決定了濾波器對信號的頻率響應特性。因此，在計算和設計濾波器時，應仔細考慮并準確計算截止頻率。

截止頻率計算公式

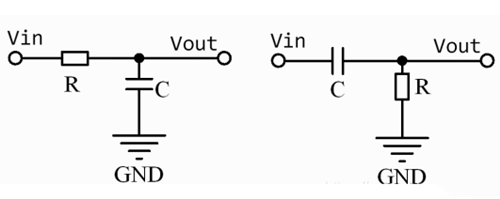

RC濾波器截止頻率計算公式：

fc = 1 / 2πRC

釋義：截止頻率是指輸出信號幅值的衰減比例為1/√2的頻率。在RC電路中，該公式用于計算截止頻率，其中fc表示截止頻率，R代表電阻值，C代表電容值。通過該公式，我們可以根據所需的截止頻率來確定電阻和電容的乘積。

截止頻率計算公式

RLC低通濾波器?截止頻率計算公式：

fc = 1 / (2π√(LC))

其中，fc表示截止頻率，L表示電感的電感值，C表示電容的電容值。

LC濾波器截止頻率計算公式：

可以通過使用角頻率w和所選電感L和電容C來計算。

低通濾波器：fc=1/（2π√（LC))

高通濾波器：fc=1/（2π√（C/L)）

其中，π是圓周率，√代表平方根。該公式表示截止頻率是由選擇的電感和電容值決定的，因此可以通過調整這些參數來控制濾波器的行為。

注意，在計算截止頻率時要使用角頻率而不是普通頻率。這是因?yàn)樵诮涣麟娐分校盘柕淖兓请S時間而變化的，因此需要使用角度來描述變化的速率。角頻率表示單位時間內角度的變化量，并且與常規頻率之間存在轉換關系：w=2mf，其中f是普通頻率。

截止頻率計算公式
