正激式變壓器
正激式變壓器開關電源，是指當變壓器的初級線圈正在被直流電壓激勵時，變壓器的次級線圈正好有功率輸出。

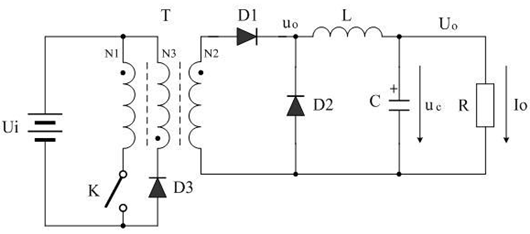

圖1是正激式變壓器開關電源的簡單工作原理圖，圖1中Ui是開關電源的輸入電壓，T是開關變壓器，K是控制開關，L是儲能濾波電感，C是儲能濾波電容，D2是續流二極管，D3是削反峰二極管，R是負載電阻。
在圖1中，需要特別注意的是開關變壓器初、次級線圈的同名端。如果把開關變壓器初線圈或次級線圈的同名端弄反，圖1就不再是正激式變壓器開關電源了。 從等式可知，改變控制開關K的占空比D，只能改變輸出電壓(圖1-16-b中正半周)的平均值Ua ，而輸出電壓的幅值Up不變。因此，正激式變壓器開關電源用于穩壓電源，只能采用電壓平均值輸出方式。

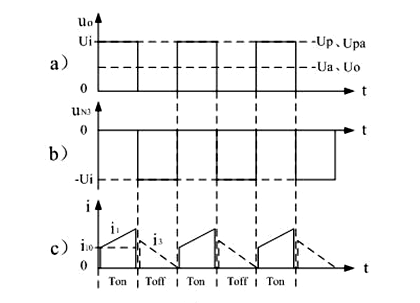

正激式變壓器開關電源電壓、電流波形圖
反激式變壓器

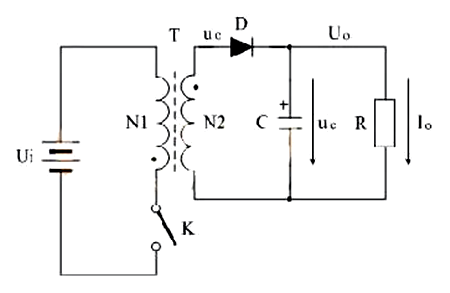

反激式變壓器開關電源的簡單工作原理圖，在這一電路系統中，Ui是開關電源的輸入電壓，T是開關變壓器，K是控制開關，C是儲能濾波電容，R是負載電阻。

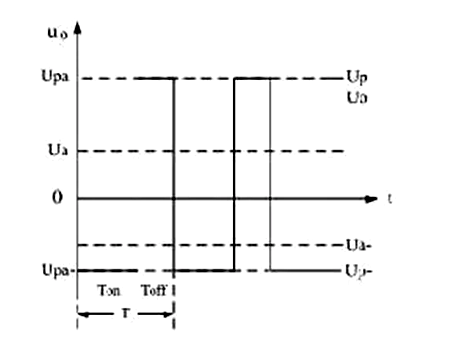

下圖是反激式變壓器開關電源的電壓輸出波形
