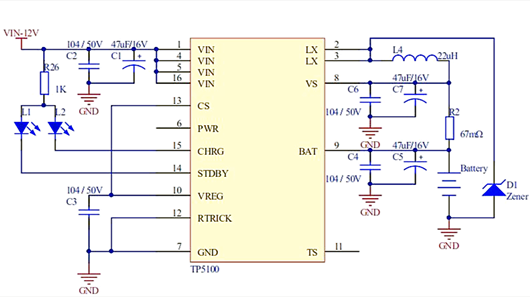

整個應用電路系統只需簡單的電阻、電容、電感以及LED，就能輕松實現雙節鋰電池的充電管理。
各引腳的功能詳解：
VIN引腳作為電池充電的輸入電源，其工作電壓范圍為5V至18V。
CS引腳是TP5100的充電功能使能引腳。通過控制其邏輯電平，工程師可以調整鋰電池的充電電壓。通常，該引腳會接入外部開關或MCU單片機。當CS=1時，充電電壓為4V，即啟動雙節鋰電池充電功能。
CHRG引腳用于指示鋰電池的充電狀態。為了便于觀察，工程師一般會接入LED燈。
STDBY引腳則用于指示鋰電池充電是否完成。同樣地，為了便于查看，這里也建議接入LED燈。
BAT引腳是鋰電池的充電電壓輸出引腳，工程師在電路設計中會直接將其連接到雙節鋰電池的兩端。
雙節鋰電池的充電過程被精心劃分為三個階段。在預充涓流狀態，當鋰電池電壓低于8V時，TP5100會啟動此模式，以對電池進行低電流充電。預充電流的大小可通過調節Pin12引腳RTRICK的下拉電阻來調整，范圍從1*I到I不等。
恒流充電階段緊隨其后，此時充電電流保持恒定，直至電池電壓接近4V。一旦電池電壓與4V的差距縮小至50mV以內，TP5100將關閉恒流充電，轉入恒壓充電階段。至于涓流充電階段的結束時機，則需與芯片設計公司的工程師進一步溝通確定。
在雙節鋰電池的電壓距離4V僅剩50mV，即達到35V時，TP5100芯片會啟動恒壓充電模式，持續至電池電壓穩達4V。雙節鋰電池經過預充涓流、恒流及恒壓這三大充電階段后，即完成一次完整的充電循環。當鋰電池為其他電路系統供電，其電壓會逐漸降低，若降至1V，TP5100將重新啟動新的充電流程。
當雙節鋰電池的電壓低于8V，或是在由4V降至35V的過程中，TP5100會啟動充電功能；而當電池電壓達到4V時，芯片將關閉充電。

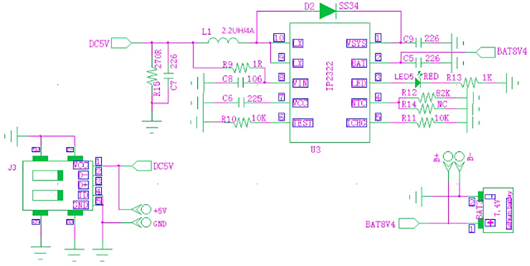

注意事項：
1.對于藍牙音響等存在電池邊充邊放的應用，2腳BAT上應有足夠的電容，確保BAT上的紋波小于100mV，否則BAT上的紋波會干擾IP2322的檢測，出現拔掉VIN輸入，充電燈還亮的問題；
2.R9的作用：保護芯片的第8腳，防止充電器上的瞬時高壓損壞芯片；
3.R15的作用：防止出現拔掉充電線，充電燈還亮的問題；
4.肖特基二極管D2的正向電流要大于1A，不能使用IN5819（S4）,建議使用經常用到的SS14、SS24、SS34等；
5.Layout時，電感應盡量靠近芯片擺放，且電感下面不能走線，電感同層下面的銅要挖空。
