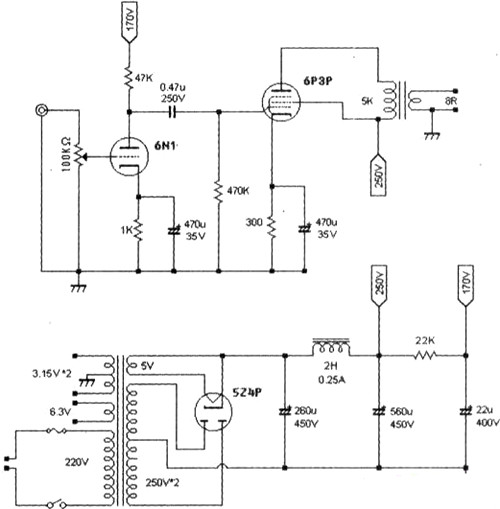

6P3P單端電子管功放電路，使用6N1進行電壓放大推動末級6P3P。為得到較大的輸出功率，使用了標準的五極管接法。RP為音量電位器，因?yàn)槿サ袅瞬⒙?lián)6N1柵極上的柵漏電阻，因此RP還有一個作用就是作為膽管6N1的柵漏電阻，為輸入級產生的柵流提供一個回路。
R1、R2分別是6N1的屏極負載電阻和陰極電阻，直接決定膽管的工作狀態。C1為耦合電容，本機信號通道唯一的一個電容，使用不同的產品可以調整音色，本機使用的是國產普通聚丙烯電容，可以根據需要進行更換。
功率管6P3P采用標準接法，信號由控制柵極⑤腳輸入，簾柵極④腳與電源+B1直接相連。這種接法的特點是放大效率高，能達到特性表中功放管所規定的輸出功率。R4為6P3P的陰極偏壓電阻，為6P3P提供一個適宜的工作點，將輸出級柵負壓確定在-20V。
6P3P屏極電壓為290V，柵負壓為-20V，屏流為50mA，作A類放大，輸出功率約為5.5w，基本滿足一般家居環境放音的要求。
在實際使用時工作電流較大，R4發熱嚴重，表面溫度較高，所用的一只3W金屬膜電阻，使用一段時間后有些發熱變色。后換成5w的金屬膜電阻。C2為陰極電阻旁路電容，提供工作時的交流信號通道，使交流信號不流經R4，不會在上面產生電壓降，相對穩定了膽管的工作點。
所有膽管一律交流燈絲供電，交流供電雖然容易引入交流聲，但由于本機使用膽管都是旁熱式，只要注意接地點的選擇，注意焊接走線工藝，噪音基本上聽不見。
輸出牛采用0.35mm的片子22mm×40mm，初級5K02860圈，次級80128圈，采用3夾2繞法，輸出變壓器的初級電感量有20多H，作為小功率輸出牛已經不錯了。
電源牛120W，次級電壓250V。電源電路采用傳統的電子管整流，CLC濾波器，既保持了傳統膽機的音樂韻味。也使整機音色達到和諧與平衡。由電源變壓器次級輸出的雙250V電壓經524P全波整流，經CLC濾波器得到平穩的直流高壓。電子管整流在開機時經歷預熱過程而無高壓沖擊，具有保護電子管的作用，因此不需要加裝高壓延時電路。CLC型濾波方式濾波效果好，電源內阻低，對降低噪音，提高整機動態有極大的益處。
基于電子管組件EL34的20W功放電路圖，EL34非常適合功率管放大器。

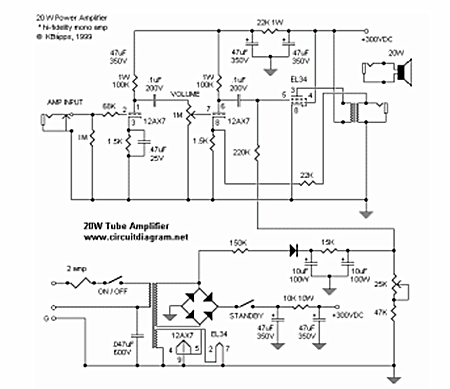

上圖包含電子管放大電路圖和電源電路圖。要制作立體聲聲道放大器，只需構建類似的放大器電路，并通過與另一個相同的放大器并聯連接到電源。
EL34 管是功率五極管類型的熱電子閥或真空管。它具有國際八進制基數（在零件編號中以“3”表示），主要用于音頻放大電路的最終輸出級，并且由于其加熱器之間的高允許電壓而被設計為適合作為串聯穩壓器和陰極等參數。
