繼電器驅動電路,繼電器電路原理圖-KIA MOS管
信息來源：本站 日期：2025-01-17
一個單片機驅動電路中經常用到的繼電器驅動電路：

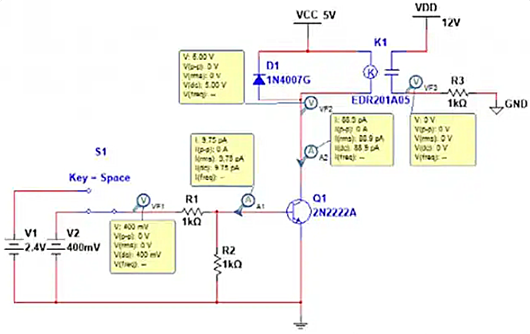

低電平時的各點電流
高電平時的各點電流
1）低電平輸入時，VF1=0.4V， VF3=0V，繼電器觸點處于關斷狀態（常開型），VF2=5V，A1=9.75pA，A2=88.9pA，說明晶體管處于截止狀態。
2）高電平輸入時，VF1=2.4V， VF3=12 V，繼電器觸點處于導通狀態（常開型吸合狀態），VF2=0.125V，A1=915uA，AM2=48.8mA，說明晶體管處于飽和導通狀態，而繼電器線圈流過電流接近額定電流40mA。

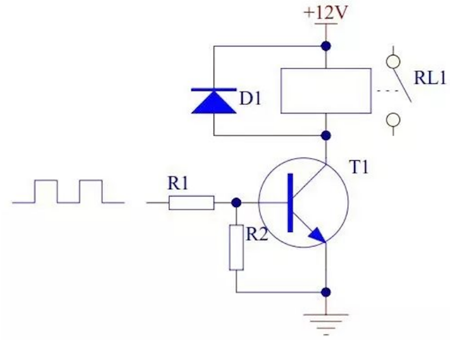

當晶體管用來驅動繼電器時，推薦用NPN三極管。具體電路如下：
當輸入高電平時，晶體管T1飽和導通，繼電器線圈通電，觸點吸合。當輸入低電平時，晶體管T1截止，繼電器線圈斷電，觸點斷開。
電路中各元器件的作用
晶體管T1為控制開關。
電阻R1主要起限流作用，降低晶體管T1功耗。
電阻R2使晶體管T1可靠截止。
二極管D1反向續流，為三極管由導通轉向關斷時為繼電器線圈中的提供泄放通路，并將其電壓箝位在+12V上。
