橋式整流電路是由四個二極管連接在一個閉環“橋”配置中，以產生所需的輸出。

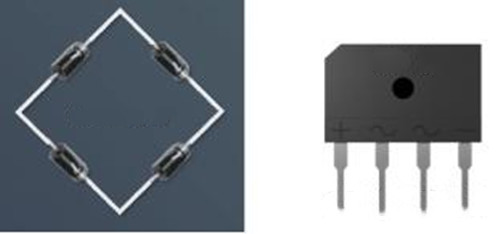

整流橋可以有4個獨立的二極管連接而成，也可以利用半導體材料將其制作在一起成為整流橋元件，如圖所示。

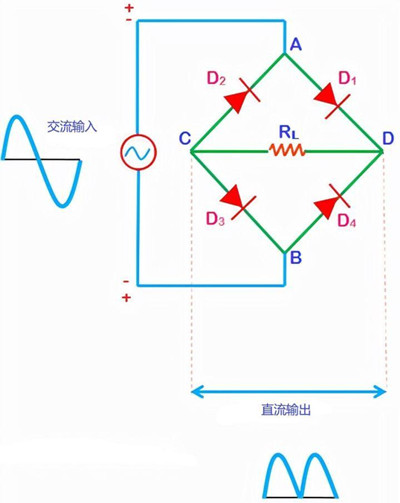

橋式整流電路電路圖

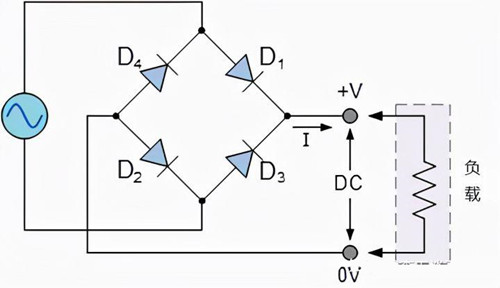

單個次級繞組連接到二極管橋網絡的一側，負載連接到另一側，如下圖所示。
橋式整流電路工作原理
在輸入交流波形二極管的正半周期期間，D1 和 D2 正向偏置，D3 和 D4 反向偏置。當電壓超過二極管D1 和 D2 的閾值電平時，開始導通 - 負載電流開始流過它，如下圖紅線的路徑所示。
在正半周期間，二極管 D3-D2 得到正向偏置，并起到閉合開關的作用。二極管 D1-D4 反向偏置并且不導通，因此就像打開開關一樣。因此我們在輸出端得到正半周。
在負半周期間，二極管 D1-D4 正向偏置，并起到閉合開關的作用。二極管 D3-D2 反向偏置并且不導通，因此就像打開開關一樣。因此我們在輸出端得到正半周。

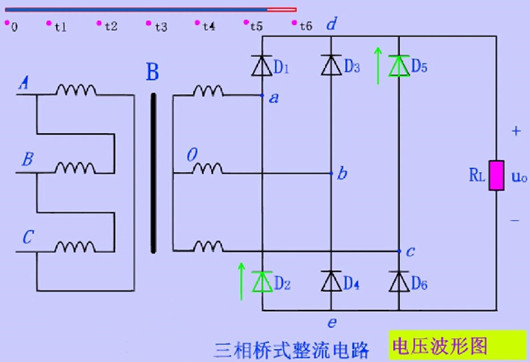

三相橋式整流電路由六個整流二極管和一個三相整流變壓器組成，如下圖所示。三相變壓器原邊常接成三角形，副邊接成星型。
變壓器副邊三相電壓UA、UB、UC按正弦規律變化，相位互差120度（三相橋式整流電阻負載時UL波形如圖所示）。

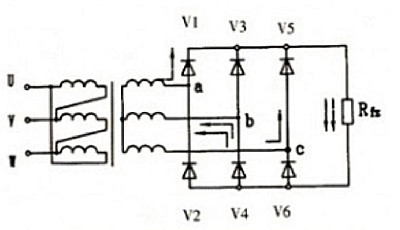

這一整流電路的特點是在任何時刻都只有一組兩只二極管導通，使電流由電位最高的相出發，經V1、V3、V5的某一個，流經負載。再由V2、V4、V6中的某一個流回電位最低的相，而其它二極管此時都截止。
例如，在0～t時間段，uC最高，uB最低，則由C→V5→Rfz→V4→b；而t1～t2期間uA最高，uB最低，則電流路徑為a→V1→Rfz→V4→b；以此類推，則可得出各個不同時刻二極管的導通次序及負載上電壓（為兩相電壓之間的線電壓）波形。
經數學分析可知，三相橋式整流電路負載電壓，電流平均值為：負載電流、電壓平均值；
由于是六個二極管分為三組輪流導通截止，因此，流過每個二極管的平均電流為Iv=1/3*IfZ每個二極管所承受的最大反向電壓是變壓器副邊線電壓（√3*U2）的最大值，即：三相橋式整流二極管最大反向電壓。
