二極管是重要的半導體器件，它由陰極和陽極構成，通常也可將陽極稱作正極，將陰極叫做負極。理想二極管的特性是：正向?qū)娮铻?，反向?qū)娮锜o窮大，即單向?qū)ㄐ浴８鶕?jù)不同的應用場景，二極管分為數十種，常見的有：整流二極管、穩壓二極管、發光二極管、光敏二極管、TVS二極管、肖特基二極管、變?nèi)荻O管等。

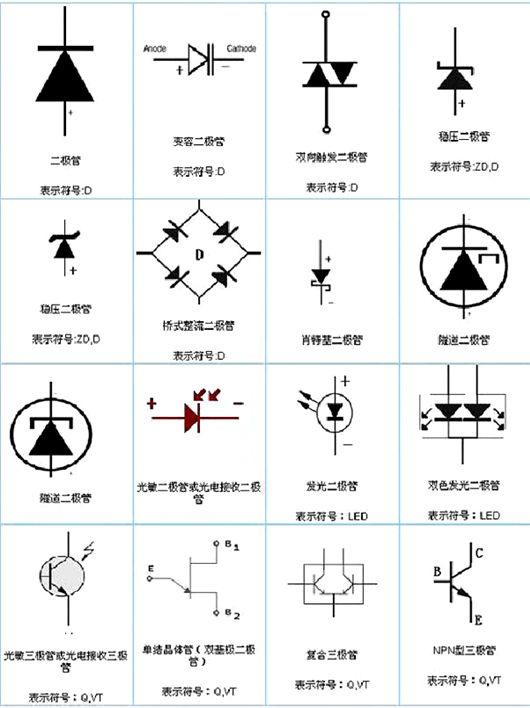

二極管符號表示
二極管具有單向?qū)щ娞匦裕娏髦荒軓囊贿呥^去，卻不能從另一邊過來（從正極流向負極）。使用萬用表來對常見的1N4001型硅整流二極管進行測量，紅表筆接二極管的負極，黑表筆接二極管的正極時，表針會動，說明它能夠?qū)щ姡蝗缓髮⒑诒砉P接二極管負極，紅表筆接二極管正極，這時萬用表的表針根本不動或者只偏轉一點點，說明導電不良(萬用表里面，黑表筆接的是內部電池的正極)。
常見的幾種二極管中有玻璃封裝的、塑料封裝的和金屬封裝的等幾種。二極管有兩個電極，并且分為正負極，一般把極性標示在二極管的外殼上。大多數用一個不同顏色的環來表示負極，有的直接標上“—”號。大功率二極管多采用金屬封裝，并且有個螺母以便固定在散熱器上。
1.電路符號法：
在電路圖中，二極管的符號通常是一個帶有箭頭的直線，箭頭指向的一端為正極，另一端為負極。如果是雙向的符號，則沒有極性之分。
2.外觀標識法：
整流二極管：通常在黑色外殼上有一端標有白色環，這一端為負極，另一端為正極。
穩壓二極管：金屬包裝的穩壓二極管本體扁平的一端為正極，半圓形的一端為負極；塑料包裝的穩壓二極管則有色標的一端為負極，另一端為正極。
肖特基二極管：表面標有三角箭頭符號的一端為正極，另一端為負極；點接觸肖特基二極管則是有彩色圓點的一端為正極，另一端為負極。
發光二極管：長引腳為正極，短引腳為負極；貼片式發光二極管一般有一個小凸點區分正負極，有特殊標記的為負極，無特殊標記的為正極。
變?nèi)荻O管：涂有黑色標記的一端為負極，另一端為正極；管殼兩端涂有黃環和紅環的變?nèi)荻O管，紅圈一端為正極，黃圈一端為負極。
光電二極管：封裝在金屬外殼中的光電二極管，金屬下方有一個凸塊，靠近凸塊引腳為正極，另一端為負極。
3.使用工具法：
使用數字萬用表檢測二極管的正負極。將萬用表打到二極管檔位，電池正極對應紅表筆，負極對應黑表筆。如果顯示硅管壓降0.7V、鍺管0.3V則為正常，表示紅表筆接二極管正極，黑表筆接二極管負極。
