模擬開關電路分享,經典模擬電路圖-KIA MOS管
信息來源：本站 日期：2025-02-14

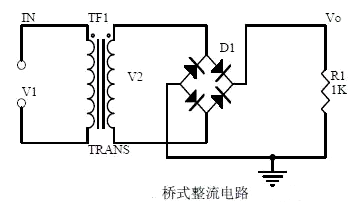

橋式整流電路
二極管的單向導電性：
二極管的PN結加正向電壓，處于導通狀態；加反向電壓，處于截止狀態。

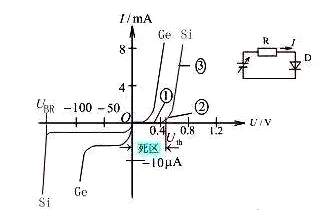

伏安特性曲線：
理想開關模型和恒壓降模型：
理想模型指的是在二極管正向偏置時,其管壓降為0,而當其反向偏置時,認為它的電阻為無窮大,電流為零.就是截止。恒壓降模型是說當二極管導通以后,其管壓降為恒定值,硅管為0.7V，鍺管0.5V。
橋式整流電流流向過程：
當u2是正半周期時，二極管Vd1和Vd2導通；而奪極管Vd3和Vd4截止，負載RL是的電流是自上而下流過負載，負載上得到了與u 2正半周期相同的電壓；在u 2的負半周，u 2的實際極性是下正上負，二極管Vd3和Vd4導通而Vd1和Vd2截止，負載RL上的電流仍是自上而下流過負載，負載上得到了與u 2正半周期相同的電壓。
計算：
Vo, Io,二極管反向電壓：
Uo=0.9U2, Io=0.9U 2/RL,URM=√2 U 2
共射極放大電路
注意要點：
三極管的結構、三極管各極電流關系、特性曲線、放大條件；
元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖；
靜態工作點的計算、電壓放大倍數的計算。

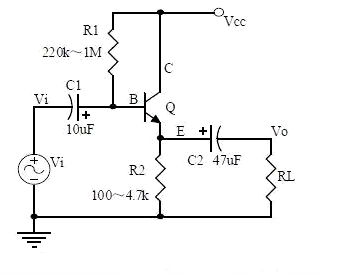

共集電極放大電路（射極跟隨器）
注意要點：
元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖，電路的輸入和輸出阻抗特點；
電流串聯負反饋過程的分析，負反饋對電路參數的影響；
靜態工作點的計算、電壓放大倍數的計算。

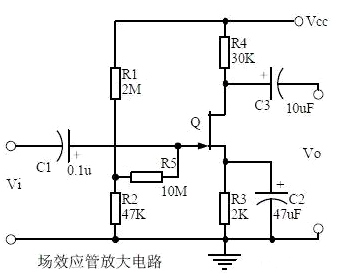

場效應管放大電路
注意要點：
場效應管的分類，特點，結構，轉移特性和輸出特性曲線；
場效應放大電路的特點；
場效應放大電路的應用場合。

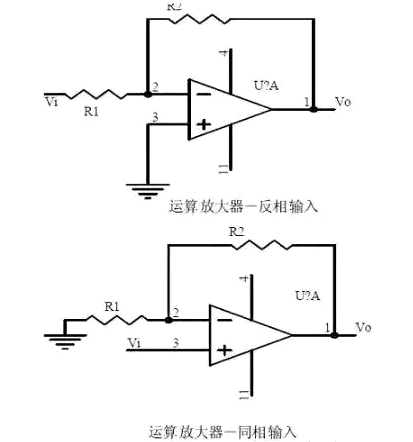

運算放大電路
注意要點：
理想運算放大器的概念，運放的輸入端虛擬短路，運放的輸入端的虛擬斷路；
反相輸入方式的運放電路的主要用途，輸入電壓與輸出電壓信號的相位關系；
同相輸入方式下的增益表達，輸入阻抗，輸出阻抗。

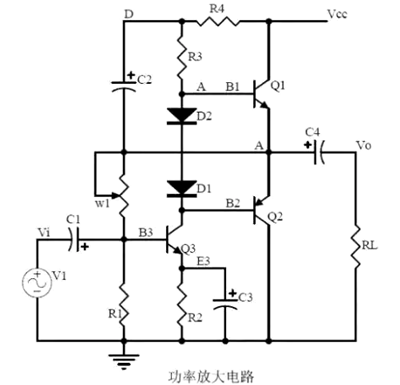

功率放大電路
注意要點：
乙類功率放大器的工作過程以及交越失真；
復合三極管的復合規則；
甲乙類功率放大器的工作原理，自舉過程，甲類功率放大器，甲乙類功率放大器的特點。
