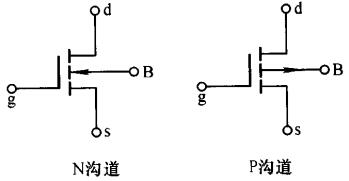

PMOS的電流方向是從源極（S）流向漏極（D），因為PMOS的溝道由空穴（帶正電）形成，當柵極（G）相對于源極（S）為負電壓時，會吸引溝道中的空穴向漏極（D)移動，從而形成從D到S的電流。
D極（漏極）
作用：漏極是PMOS中的電流流出端。
工作原理：當PMOS工作時，電流從S極（源極）流向D極（漏極），由于PMOS以空穴為主要載流子，電流的實際方向與電子流動方向相反。漏極通常接較低的電位（例如接地或負電源），使得電流可以從源極流向漏極。
S極（源極）
作用：源極是PMOS中的電流流入端。
工作原理：源極通常接較高的電位（如正電源），它提供空穴給溝道。PMOS的開關狀態主要取決于源極與柵極之間的電壓關系。當源極電位比柵極電位高時，PMOS導通；當源極電位與柵極電位差距不夠時，PMOS關斷。
G極（柵極）
作用：柵極控制PMOS的開關狀態。
工作原理：柵極控制溝道的形成。
柵極電壓相對于源極電壓的變化會影響PMOS是否導通：
導通狀態：當柵極電壓低于源極電壓時（一般小于一個閾值電壓Vth），PMOS導通，此時空穴在源極和漏極之間形成溝道，電流能夠流過。
關斷狀態：當柵極電壓高于源極電壓（或等于源極電壓），溝道關閉，PMOS處于關斷狀態，不導通。
1.截止區(Cutoff Region)：Vgs>Vth,PMOS關斷,沒有導電溝道,Id=0。
2.線性區(Triode Region)：Vgs<Vth 且Vds<Vgs-Vth,PMOS導通,Id ∝ Vds。
3.飽和區(Saturation Region)：Vgs<Vth 且Vds>Vgs-Vth,PMOS導通,Id主要受Vgs控制,與Vds無關。
如何對NMOS和PMOS的工作區域進行判斷？
方法一，就是分別進行討論，注意PMOS中的值都是負數：
方法二，利用絕對值進行判斷：
