怎么判斷晶體管的引腳?晶體管三個管腳-KIA MOS管
信息來源：本站 日期：2025-02-28
晶體管是一種集電極、發射極和基極三端的半導體器件，晶體管主要用于電子信號的放大和開關。

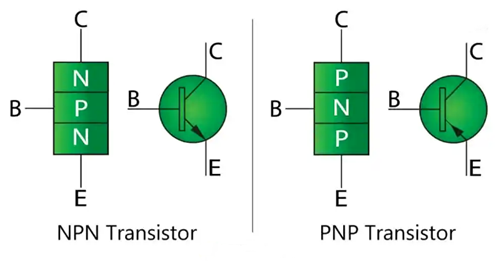

晶體管有兩種主要類型
NPN晶體管：兩個N型半導體層被一個P型層隔開。
PNP晶體管：兩個P型半導體層被一個N型層隔開。
晶體管符號隨著箭頭的點而變化。如果箭頭指向發射極，則為NPN晶體管；如果箭頭指向基極，則為PNP晶體管。
晶體管有3個引腳
C--集電極終端
B--基本終端
E--發射極端子
1.封裝標識法：晶體管的外包裝一般印有型號和參數等信息，可以根據這些信息來判斷管腳的布置和序號。
2.管腳長度法：可以通過測量管腳的長度來判斷晶體管的引腳位置，通常情況下，中間的引腳最長，兩邊的引腳短一些。
3.萬用表法：可以使用兩個萬用表，一個測量基極與發射極之間的電阻值，一個測量基極與集電極之間的電阻值，通過判斷電阻值的變化來確定管腳的正負極性以及集電極、基極、發射極的連接情況。

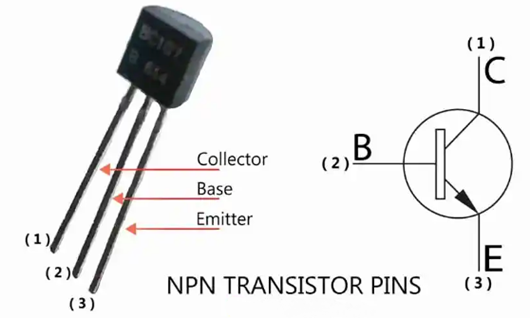

通過外觀識別晶體管的3個引腳
在大多數情況下，考慮到NPN晶體管，當我們將晶體管的平坦面保持在正面時。從左到右的引腳分別是集電極、基極和發射極。在大多數PNP晶體管中，它正在反轉。所以從左到右依次是Emitter、base和collector。
用萬用表識別晶體管的3個引腳

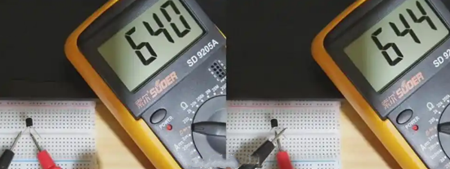

將萬用表設置為二極管模式，然后將萬用表的正極（紅色）探頭保持在晶體管的中間引腳。
接下來，將負極（黑色）探頭保持在LEFT引腳上并從萬用表中讀取讀數。
然后通過將黑色探頭保持在晶體管的RIGHT引腳上來讀取萬用表讀數。
比較兩個讀數時，獲得較高讀數的pn結是基極-發射極結。而獲得較低值的pn結是集電極-基極結。
