放大電路原理圖,小信號放大電路原理圖-KIA MOS管
信息來源：本站 日期：2025-03-10
放大電路顧名思義，定義為：把小信號放大成為大信號，比如把1V的信號放大5倍成為了5V信號這就叫做放大。

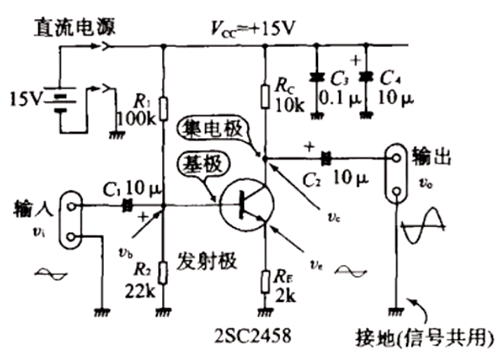

圖中基極為輸入端，集電極為輸出端，發射極為公共地，這種電路叫做共發射極放大電路?？梢杂檬静ㄆ鳒y量，這里輸入端接1KHZ、1V的正弦波信號，這時候圖中的Vi端就是1V，用示波器測V0輸出端為5V，電路正常。放大倍數通常用AV 表示，這時候就可以算出放大倍數為V0/Vi = AV。
低頻小信號放大電路

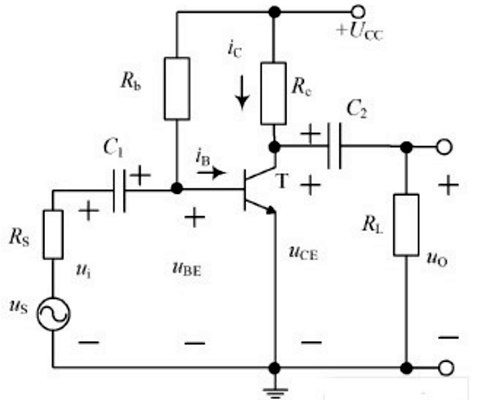

圖為低頻小信號共射放大電路。其中，uS是低頻交流小信號電壓源；+UCC為直流電壓源。用疊加定理分析研究電路時，首先使各個電源單獨作用。+UCC電壓源單獨作用，則uS不作用短路；若uS電壓源單獨作用，則+UCC不作用短路；其次，+UCC，uS電壓源各單獨作用的電壓、電流相疊加。
小信號交流放大器電路

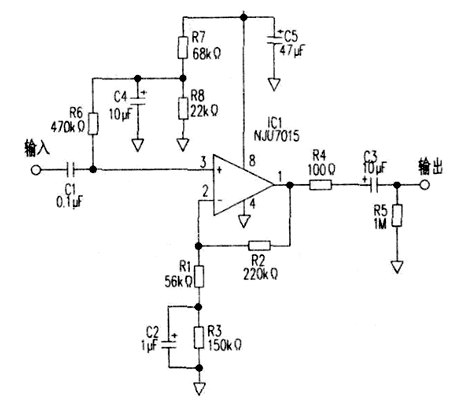

圖是電源電壓僅為1V，增益為5倍的小信號交流放大器的電路。NIV7015CMOS運算放大器，在單電源供電的工作條件下電源電壓可以低至1V。
該運放是滿擺幅的運放，在數據手冊中雖然沒有找到電源電壓為IV時的相關參數，但在使用時可以參考同相輸入電壓VICM=0V～0.5V，最大輸出電壓幅度VOM1=VDD-0.lV、VOM2=Vss+0.lV的數值來設計電路。
對于一般的滿擺幅輸出運放，都把偏置電壓設置為VCC/2或者VDD/2。但是在此電路中，如果把VDD/2，時輸出信號正負半周的動態范圍會嚴重不對稱，正半周很早就會出現限幅。
為此必須對輸入端的直流偏壓進行調整。
在本電路中用電阻R2和R8分壓將輸入的直流偏置電壓設定為電源電壓VDD的四分之一，直流偏壓經R6后送入同相放大電路同相輸入端。運放的直流放大倍數以地為基準設定為兩倍，所以輸出端的直流輸出電壓為電源電壓VDD的二分之一。
但是如果將電路的交流放大倍數也設定為兩倍的話，其交流增益將太小。于是在電路中將設定放大器增益的電阻分成Rl和R3兩部分，在電阻R3的兩端并聯一個lμF的交流旁路電解電容器，將放大器的直流增益和交流增益設定為不同的值。
圖示電路的交流增益為5倍。輸入阻抗為470kΩ，輸出電壓約為lVpp。電源電壓為1V，消耗電流為l0mA。
