三級放大電路用于將輸入信號放大到較大幅度的輸出信號。它由輸入級、中間放大級和輸出級組成。
輸入級是三級放大電路的第一級，負責接收輸入信號并放大。它通常由一個放大器電路構成，可以將微弱的輸入信號轉化為較大的電壓或電流。輸入級的設計非常重要，因為它直接影響到整個電路的性能和穩定性。
中間放大級是三級放大電路的第二級，起到放大信號的作用。它通常由多個放大器級聯而成，每個放大器的增益都比前一個放大器大。中間放大級的設計需要考慮放大器的線性度、功耗和噪聲等因素。
輸出級是三級放大電路的最后一級，負責將信號放大到最終的輸出幅度。它通常由一個功率放大器構成，可以提供足夠的功率驅動負載。輸出級的設計需要考慮功率放大器的效率、穩定性和失真等因素。
三級放大電路的原理是通過級聯多個放大器，每個放大器的增益都比前一個放大器大，從而實現對輸入信號的放大。每個放大器的輸出信號經過濾波和校正后，再輸入到下一個放大器進行放大。最后，經過輸出級的放大，信號達到所需的輸出幅度。

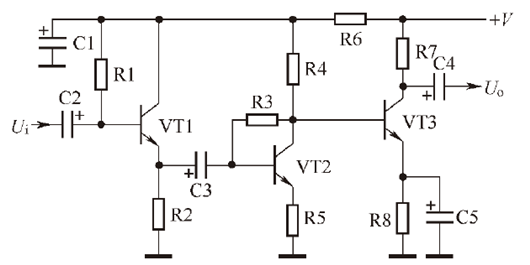

圖所示是一個由3 只三極管構成的三級放大器。
1．放大器類型分析
關于這一三級放大器的類型說明如下：
（1） VT1 是輸入級放大器，接成共集電極放大器。
（2） VT2 是第二級放大器，接成共發射極放大器，第一級與第二級放大器之間采用電容C3 耦合。
（3） VT3 構成第三級放大器，接成共發射極放大器，與第二級電路之間采用直接耦合。
2．直流電路分析
（1） R1 是VT1 偏置電阻，VT1 采用固定式偏置電路。R2 是VT1 發射極負反饋電阻，VT1 集電極直接接直流工作電壓+V 端。
（2） R3 是VT2 偏置電阻，VT2 采用基極-集電極負反饋式偏置電路。R4 是VT2 集電極負載電阻，同時又是VT3 上偏置電阻。R7 是VT3 集電極負載電阻，R8 是VT3 發射極直流負反饋電阻。
3．信號傳輸過程分析
這一多級放大器的信號傳輸及放大過程是：輸入信號Ui→ C2（輸入端耦合電容）→VT1 基極→ VT1 發射極（電流放大）→ C3（級間耦合電容）→ VT2 基極→ VT2 集電極（電壓和電流放大）→ VT3 基極（直接耦合）→VT3 集電極（電壓和電流放大）→ C4（輸出端耦合電容）→輸出信號Uo，送到下一級電路中。
電路故障分析
（1）由于第一級放大器與后面兩級電路之間采用電容C3 耦合，所以當第一級放大器中的直流電路出現故障時，對后面兩級電路的直流電路沒有影響，但是沒有正常的交流信號加到后面的放大器中。同樣，若后兩級放大器中的直流電路出現問題，對輸入級直流電路沒有影響。
（2）當電路中有任何一級放大器出現故障，這一多級放大器的交流輸出信號都不正常，但在故障點之前的放大器工作正常。
