逆變器將直流電（如由電池、蓄電瓶產生）轉變成交流電（如220V,50Hz正弦波），它也被用于不間斷電源，電機控制和有源電力過濾。電動汽車逆變器會智能調節幅值和頻率，頻率控制電動汽車的速度，幅值控制汽車的動力大小。
電動汽車逆變器對功率密度具有很髙的要求。具有效率高、功率密度高、功率因數高等顯著優點的永磁電機及其控制技術，以及基于低損耗大功率IGBT模塊的高功率密度電力電子集成技術被車用電機驅動系統廣泛采用。

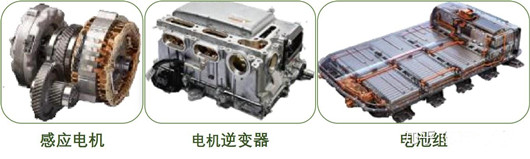

電動汽車使用的電動機是使用交流電來驅動的，通過改變交流電的頻率和幅值，可以調節電動機的轉速和動力。

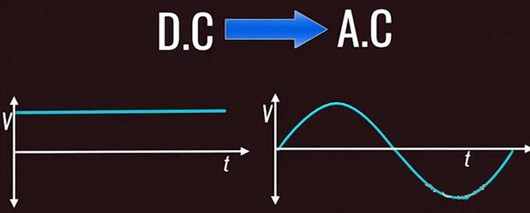

驅動電壓的頻率越高，電動機的轉速就越快，驅動電壓的幅值越大，電動機的動力就越強。然而，交流電是沒有辦法存儲的，新能源汽車的電池中存儲的是直流電，沒有辦法直接用于交流電機的驅動，因此需要一個轉換器，將汽車電池組中的直流電轉變為電動機可以利用的交流電。

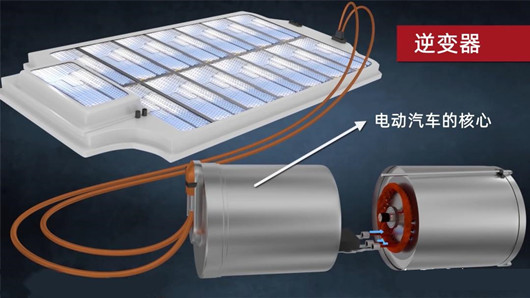

逆變器充當了這個轉換器，通過調節輸出電壓的頻率和幅值，電動汽車的速度和動力得到有效控制，車輛得以平穩運行。逆變器輸出交流電的品質決定了電動汽車行駛的舒適度，并且逆變器的效率很大程度上決定了電動汽車整體的效率，因此，逆變器是電動汽車的核心。
電動汽車逆變器的工作原理是將電池的直流電（DC）轉換為驅動電機所需的交流電(AC），通過高頻開關控制與波形調制實現高效能量轉換。
直流輸入與開關控制
輸入信號包括直流電源（如電池）、使能信號（控制啟動/停止）及脈寬調制（PWM）信號。
核心組件：如IGBT或MOSFET等半導體開關器件，通過PWM信號控制高頻通斷，形成交流方波。例如，全橋逆變電路中，兩組開關交替導通，產生正負交替的電壓。
波形調制與濾波
正弦波逼近：通過調整PWM信號的占空比，使方波的平均值接近正弦波。例如，減少每個方波周期的時間可使輸出波形更平滑。
濾波處理：利用LC電路（電感與電容）濾除高頻諧波，輸出接近純凈的正弦交流電。
動態控制與反饋
根據電機負載需求（如轉速、扭矩），實時調整PWM信號的頻率和幅值。
輸出電壓反饋機制可穩定輸出，防止過壓或欠壓。
能量雙向流動
電機制動回饋：在減速或制動時，逆變器可反向工作，將電機產生的交流電整流為直流回充至電池，提升能效。
