兩相步進電機驅動電路是通過H橋電路來控制電機的兩個相位的電流方向，實現電機的旋轉和定位。兩相步進電機通常有兩個相位，分別稱為A相和B相。H橋電路由四個開關（如MOSFET管）和四個續流二極管組成，分別控制A相和B相的電流方向。
二相步進電機的驅動方式
單極性驅動：在這種方式下，電機的一相始終接地，另一相通過正負電源供電。單極性驅動的步距角較大，通常為3.6°或7.2°。
雙極性驅動：在這種方式下，電機的兩相都通過雙極性電源供電。雙極性驅動的步距角較小，通常為1.8°或0.9°。雙極性驅動需要更復雜的驅動電路，但能提供更精細的控制和更高的效率。
二相步進電機的單極性和雙極性2種驅動電路設計都采用了單片機AT89S52作為控制器，由達林頓功率管TIP142組成的電路作為驅動器，電路結構簡單。

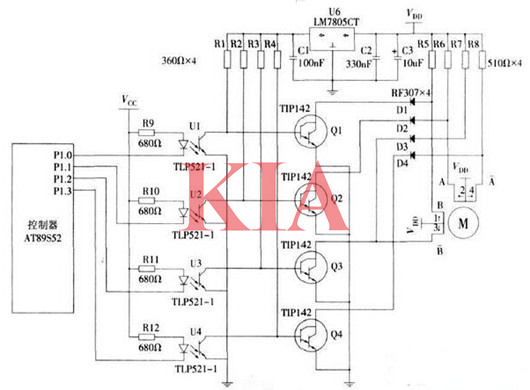

單極性驅動電路圖
雙極性驅動電路圖
