電蚊拍電路圖,原理圖詳解-KIA MOS管
信息來源：本站 日期：2025-06-13
電蚊拍內部有一個逆變器，通過逆變器將直流電變為交流電，從而產生高壓靜電。
電蚊拍的電路構造主要包括高頻振蕩電路、三倍壓整流電路以及高壓電擊網三大部件。當開啟電源開關后，內置的高頻振蕩器（由三極管和變壓器共同組成）開始運作，將直流電轉化為高頻交流電，并經過升壓處理。隨后，通過二極管和電容器進行倍壓整流，進一步提升電壓，最終輸送到蚊拍的金屬網格上。
電路主要由電源指示、振蕩電路、升壓電路和金屬網幾大模塊構成。
電源指示電路
包含一個簡單的發光二極管，其作用是指示電路的通斷狀態。當按下開關時，電路得以接通，此時二極管便會亮起，而120Ω的電阻則起到限流的作用。在電路中使用發光二極管指示通斷，通過120Ω電阻限流，確保安全使用。

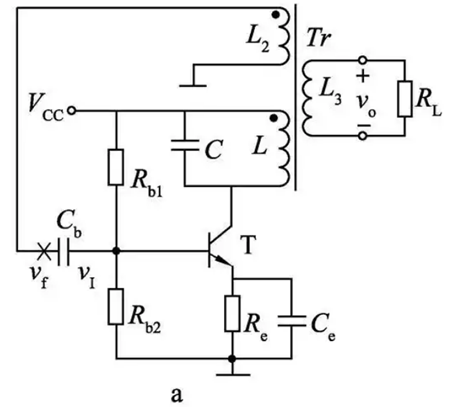

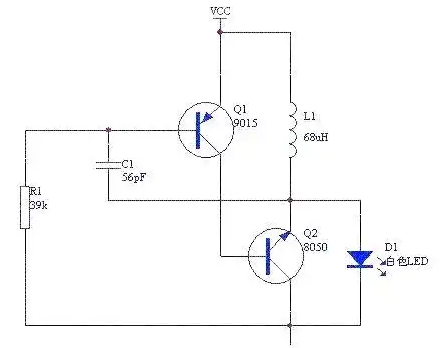

振蕩電路原理
電蚊拍的工作原理相對直觀。它內部包含一個振蕩電路，該電路能夠把電池提供的直流電轉化成高頻率的交流電。隨后，通過變壓器進行升壓，再經過倍壓整流電路的處理，最終輸出高達上千伏特的直流高壓。這個高壓被施加在金屬網拍上。當蚊蟲觸碰到金屬網時，由于電網的導電性，會造成短路，進而使蚊蟲受到電擊并致死。振蕩電路以三極管為核心，與變壓器繞組共同構成單管自激振蕩器。三極管的集電極電壓，經過1k電阻與變壓器上的反饋繞組相互作用，形成正反饋機制，從而驅動電路產生振蕩。
通電后，由于電感兩端的電流保持恒定，三極管在截止狀態與飽和狀態間迅速切換。這種切換導致集電極電壓的波動，進而影響基極電流的變化，使得三極管再次在飽和與截止狀態間轉換。這一系列過程不斷重復，成功將直流電轉化為高頻交流電，并輸送到變壓器的初級繞組中。

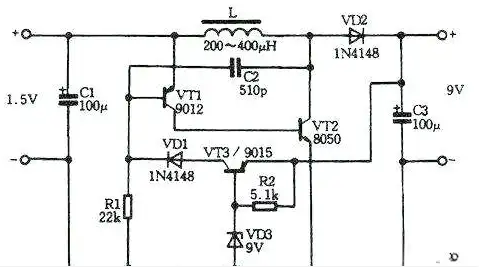

升壓電路設計
在電路中，我們使用的變壓器是一個專為升壓設計的變壓器。經過高頻交流電的升壓作用后，這些交流電會進入一個三倍壓整流電路。這個電路巧妙地運用了二極管的導引功能，將電壓分別存儲在各自的電容之中。隨后，這些電容被串聯起來，實現電壓的疊加。最終，我們得到的高壓直流電將被送入電網，以供使用。使用專為升壓設計的變壓器及三倍壓整流電路，將高頻交流電升壓后送入電網，確保高電壓輸出。
