電壓轉電流電路（V/轉換電路）通過負反饋機制將電壓信號轉換為電流信號，原理基于歐姆定律，通過調節電路參數實現電壓與電流的線性轉換。
采用深度負反饋放大電路，通過調節反饋系數實現電壓到電流的轉換。當輸入電壓變化時，放大器輸出電流變化，經反饋網絡調整后輸出穩定電流。例如，當負載電阻變化時，反饋回路自動調節輸出電流以抵消負載影響，維持恒流特性。

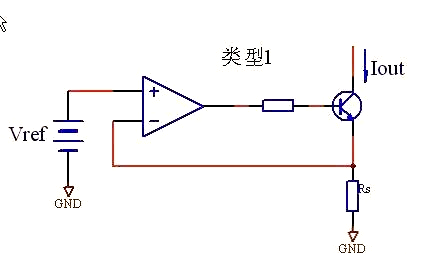

這是常用的電壓轉換電流電路，也是一款恒流源電路。它由一個運放、一個三極管或者MOS管以及若干電阻構成，結構簡單易懂。其輸出電流為lout=Vref/Rs。
仿真電路：

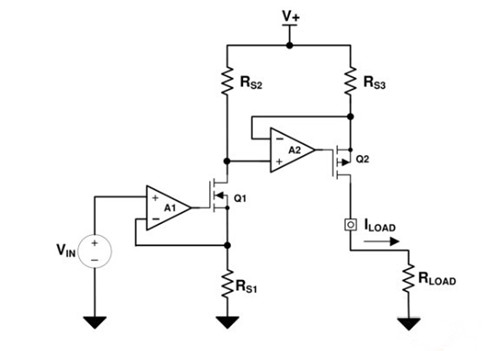

這個高壓側電壓電流轉換電路能夠很好地為接地負載提供可調節的電流。電路結構采用兩級設計，第一級采用OPA+NMOS，把VIN轉換為電源參考信號來驅動第二級OPA，第二級OPA通過控制PMOS的柵極來調節負載電流。
