電解電容符號,原理,作用詳解-KIA MOS管
信息來源：本站 日期：2025-07-14

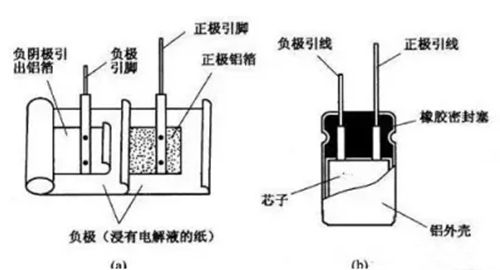

電解電容是電容的一種，通常為由金屬箔（鋁/鉭）作為正電極，金屬箔的絕緣氧化層（氧化鋁/鉭五氧化物）作為電介質，陰極由導電材料、電解質（電解質可以是液體或固體）和其他材料共同組成。電解電容器以其正電極的不同分為鋁電解電容器和鉭電解電容器。
鋁電解電容器的負電極由浸過電解質液（液態電解質）的薄紙/薄膜或電解質聚合物構成；鉭電解電容器的負電極通常采用二氧化錳。由于均以電解質作為負電極（注意和電介質區分），電解電容器因而得名。
電解電容在PCB電路板中的標志符號，其中左側有陰影部分相對應的極性為電解電容的負極，另外一側有"+"為正極；也有部分人省略了右側的"+"。中間的兩個圓點為PCB的焊盤。
電解電容器通常是由金屬箔（鋁/鉭）作為正電極，金屬箔的絕緣氧化層（氧化鋁/鉭五氧化物）作為電介質，電解電容器以其正電極的不同分為鋁電解電容器和鉭電解電容器。鋁電解電容器的負電極由浸過電解質液（液態電解質）的薄紙/薄膜或電解質聚合物構成；鉭電解電容器的負電極通常采用二氧化錳。
1.濾波作用
在電源電路中，整流電路將交流變成脈動的直流,而在整流電路之后接入一個較大容量的電解電容，利用其充放電特性，使整流后的脈動直流電壓變成相對比較穩定的直流電壓。在實際中,為了防止電路各部分供電電壓因負載變化而產生變化，所以在電源的輸出端及負載的電源輸入端一般接有數十至數百微法的電解電容．由于大容量的電解電容一般具有一定的電感,對高頻及脈沖干擾信號不能有效地濾除，故在其兩端并聯了一只容量為0.001--0.lpF的電容，以濾除高頻及脈沖干擾。
2.耦合作用
在低頻信號的傳遞與放大過程中，為防止前后兩級電路的靜態工作點相互影響，常采用電容藕合．為了防止信號中韻低頻分量損失過大，一般總采用容量較大的電解電容。
3.用于存儲電量以便高速釋放
閃光燈用到的就是這一功能。大型激光器也使用此技術來獲得非常明亮的瞬時閃光效果。
4.消除脈動
如果傳導直流電壓的線路含有脈動或尖峰，大容量電容器可以通過吸收波峰和填充波谷來使電壓變得平穩。
5.阻隔直流
如果將一個較小的電容器連接到電池上，則在電容器充電完成后（電容器容量較小時，瞬間即可完成充電過程），電池的兩極之間將不再有電流通過。
6.電容器與電感器一起使用,可構成振蕩器。
