電動汽車電機類型

電動汽車電機的主流類型包括永磁同步電機、交流異步電機和無刷直流電機，核心是通過定子與轉子的磁場相互作用產生旋轉力。

永磁同步電機（PMSM）

結構：定子為三相繞組，轉子采用高性能永磁體。

原理：定子通三相交流電生成旋轉磁場，轉子永磁體同步跟隨，效率可達95%以上。優勢：高功率密度、低噪音，但高溫可能導致永磁體退磁。

交流異步電機（感應電機）

結構：定子產生旋轉磁場，轉子為導電體。

原理：轉子轉速滯后于磁場轉速，通過電磁感應產生電流形成轉矩。

優勢：結構簡單、耐高溫，但效率較低（約90%）。

無刷直流電機（BLDC）

結構：轉子為永磁體，定子繞組通過電子開關（如霍爾傳感器）控制電流方向。

原理：無需電刷換向，通過位置傳感器精準切換電流相位。

優勢：可靠性高、無火花，適用于頻繁啟停場景。

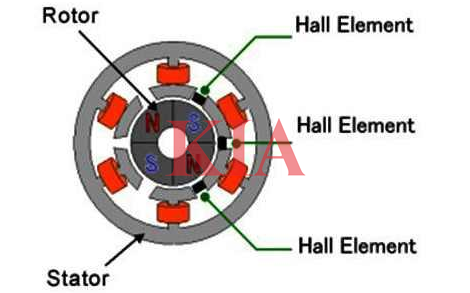

無刷直流電機工作原理

定子是繞組，放在外圈；轉子是永磁鐵，放在中心。定子通入受控方波電流，被激發的磁場方向，隨勵磁電流方向發生變化。永磁轉子在變換的磁場中受到力矩的作用，進而發生轉動。

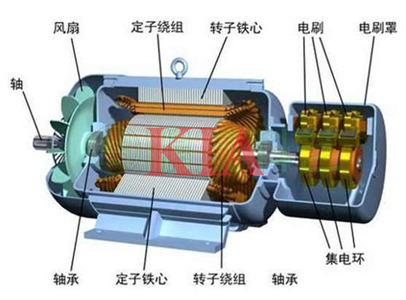

異步電機工作原理

轉子本身只是線圈，沒有電流通入。但繞組線圈，受到空間里旋轉磁場的激勵，內部出現感應電流。電流受到洛倫茲力的作用，發生運動。線圈運動的方向和速度完全取決于旋轉磁場的方向和轉速。

永磁同步電機工作原理

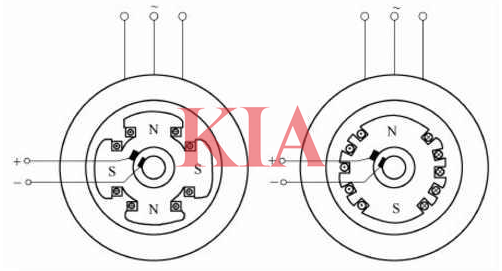

同步電動機工作時，定子的三相繞組中通入三相對稱電流，轉子的勵磁繞組通入直流電流。

在定子三相對稱繞組中通入三相交變電流時，將在氣隙中產生旋轉磁場。此旋轉磁場的發生和方式，與前面的異步電機完全一致。

在轉子勵磁繞組中通入直流電流時，將產生極性恒定的靜止磁場。若轉子磁場的磁極對數與定子磁場的磁極對數相等，轉子磁場因受定子磁場磁拉力作用而隨定子旋轉磁場同步旋轉，即轉子以等同于旋轉磁場的速度、方向旋轉，這就是同步電動機的基本工作原理。

定子旋轉磁場或轉子的旋轉方向決定于通入定子繞組的三相電流相序，改變其相序即可改變同步電動機的旋轉方向。
