變壓器隔離驅動電路圖,電路原理-KIA MOS管
信息來源：本站 日期：2025-08-26

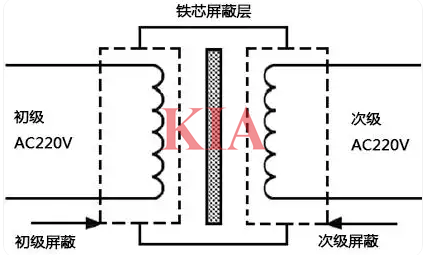

變壓器隔離驅動電路基于電磁感應定律和電絕緣隔離原理，當原邊繞組施加交流電壓時，產生交變磁場，副邊繞組通過電磁感應產生電動勢。通過控制原邊繞組的占空比信號（如PWM），可調節副邊繞組的電壓波形，進而驅動MOS管等功率器件。
變壓器隔離驅動電路圖
根據電磁感應定律，交變磁場會在副邊繞組中感應出電動勢，從而實現了電壓從原邊到副邊的傳遞，其電壓關系滿足V1/V2 = N1/N2。（其中V1、V2分別是原邊和副邊的電壓幅值，N1、N2分別是原邊和副邊的繞組匝數）

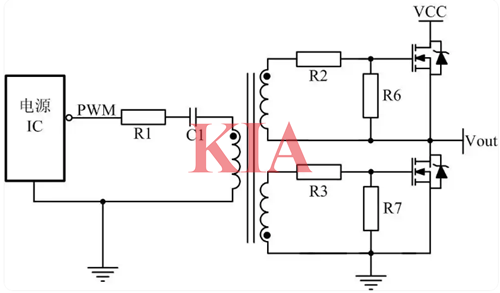

變壓器隔離驅動電路如圖：
從IC（控制模塊）發出一個PWM占空比信號，來控制變壓器的一個初級線圈，從而產生自感，再互感到次級線圈。
當初級線圈的同名端為正，次級線圈的同名端為正。
這個時候變壓器的次級線圈（上面）通過正極和R2來驅動mos管。因?yàn)镽2這里是高電位，這個時候高電壓就流過mos管，mos管導通。
次級線圈（下面的）連接R3的一端為負時，R3這里的電壓比較低，mos管就通過R7放電，這個時候的mos管是截止的。
當占空比信號為低電平時，初級線圈的同名端為負。次級線圈同名端也為負,這時次級線圈（連接R3一端）為正，通過R7驅動mos管，mos管（下面的）導通，（上面的次級線圈同名端為負時）上面的mos管則是關斷的。
因此，當IC發出占空比信號為高電平的時候，上面的mos管導通，下面的截止。為低電平時上面的mos管截止，下面的導通。
占空比信號通過變壓器后，讓兩個mos管交替導通，這樣就把高低電壓進行了隔離，防止高低壓干擾。

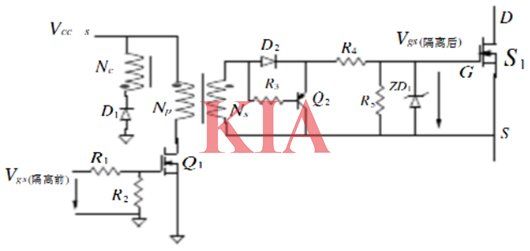

開關電源中的變壓器隔離驅動電路圖分享：
