?電動機正反轉電路,原理圖-KIA MOS管
信息來源：本站 日期：2025-09-10

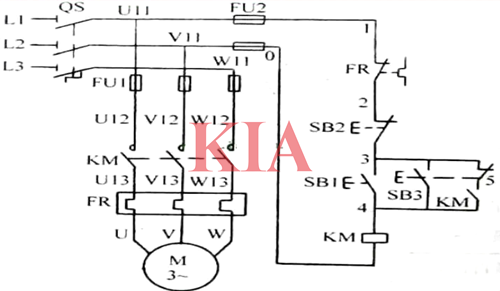

正反轉電路的原理是改變電機電源相序來實現電機的正反轉。以三相異步電機為例，當三相電源按 A - B - C 相序接入電機時，電機定子繞組產生的旋轉磁場為順時針方向，電機正轉；若將其中任意兩相電源的相序對調，如變為 A - C - B 相序接入電機，此時定子繞組產生的旋轉磁場變為逆時針方向，電機則反轉。對于單相電機，通常通過改變啟動繞組或運行繞組的電流方向來實現正反轉。
倒順開關正、反轉控制電路
倒順開關直接接在主電路中，不適合用作大容量的電動機控制，一般用在額定電流10A、功率3KW以下的小容量電動機控制電路中。

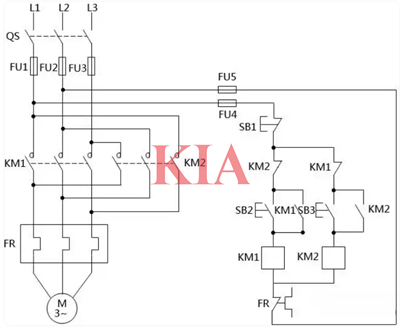

按鈕互鎖控制電路
在正轉控制中，當電源開關Q閉合，并按下正轉按鈕SB2時，接觸器KM1的線圈會通電并吸合。其主觸點會閉合，同時常開輔助觸點也會閉合并自鎖。
在反轉控制中，按下反向起動按鈕SB3時，電動機的反轉過程類似，首先會斷開KM1的控制電路，隨后其常開觸點才會閉合，從而接通反轉接觸器KM2的線圈電源。
要停止電動機的運轉，只需按下停止按鈕SB1即可。
