反饋電路的四種類型判斷,反饋電路圖-KIA MOS管
信息來源：本站 日期：2025-10-21
根據不同的標準分類：
1.根據反饋的極性分：有正反饋和負反饋。
2.根據反饋信號和輸出信號的關系分：有電壓反饋和電流反饋。
3.根據反饋信號和輸入信號的關系分：有串聯反饋和并聯反饋。
4.根據反饋信號是交流或直流分：有交流反饋和直流反饋。
電壓負反饋與電流負反饋的判斷
判斷一個放大電路是電壓負反饋和電流負反饋時，可以看一下，若反饋信號是直接從放大電路輸出端引出的，則為電壓反饋；若反饋信號是從負載電阻靠近地端的一側引出的，則為電流反饋。
串聯負反饋和并聯負反饋的判斷
判斷一個放大電路為串聯負反饋還是并聯負反饋，可以看輸入信號和反饋信號若是分別加在放大器的同相輸入端和反相輸入端，則為串聯負反饋；若輸入信號和反饋信號兩個信號都是加在放大器的反相輸入端，則為并聯負反饋。

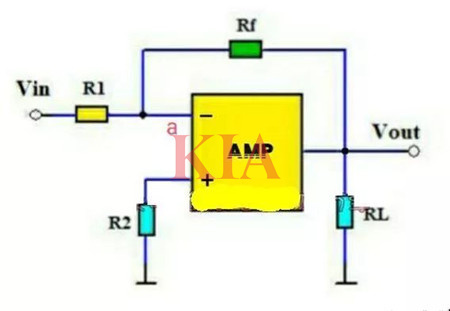

上圖中，電阻Rf為反饋電阻，輸出電壓Vout信號可以通過此電阻反饋到輸入端一部分，由于反饋信號直接從放大器的輸出端引出，故本電路為電壓負反饋；由于輸入信號Vin和反饋信號同時加在放大器的反相輸入端a點，故電路為并聯負反饋。從以上判斷可知，本電路為電壓并聯負反饋電路。

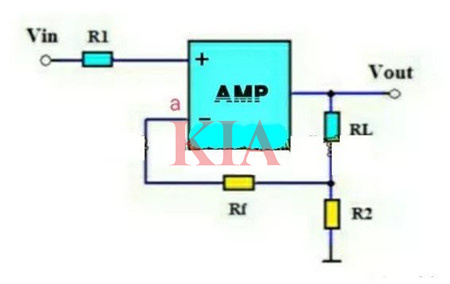

上圖電路中，Rf為反饋電阻，反饋信號從負載RL的下端引出，通過R加至放大器的反相輸入端，故電路為電流負反饋；由于反饋信號是加在放大器的反相輸入端，而輸入信號Vin是加在放大器的同相輸入端，故為串聯負反饋。綜上，這個放大電路為電流串聯負反饋電路。
正/負反饋：假設輸出升高，轉一圈回來仍使其升高就是正反饋，反之就是負反饋。作圖法：在RL的信號端畫一個向上的小箭頭，沿著反饋環路，每經過一個元器件就畫一個相應的箭頭，一直畫到放大器的輸出端，看這兩個箭頭的方向是不是一致的。
電壓/電流反饋：假設把負載短路，使其兩端電壓為0，如果反饋信號隨之變0，就是電壓反饋。假設把負載開路，使輸出電流為0，如果反饋信號隨之變0，就是電流反饋。作圖法：畫一條導線連接RL兩端，如果反饋信號隨之消失，就是電壓反饋；在RL信號端的導線上畫一個叉，表示在此處切斷，如果反饋信號隨之消失，就是電流反饋。
分析判別
串聯反饋與并聯反饋的區別：在于基本放大電路的輸入回路與反饋網絡的連接方式不同。
判斷方法一：
若反饋信號為電壓量，與輸入電壓求差而獲得凈輸入電壓，則為串聯反饋；若反饋信號為電流量，與輸入電流求差而獲得凈輸入電流，則為并聯反饋。
判別方法二：
并聯反饋：反饋信號與輸入信號在同一節點引入，或是并接在放大器的同一個輸入端上。
串聯反饋：反饋信號和輸入信號不在同一節點引入或反饋信號和輸入信號加在放大器的不同輸入端上。
