如圖所示的音箱保護電路是用來防止主功率放大器輸出端直流電壓變動時燒壞揚聲器。電路中，J1為繼電器，它的觸點常閉，以接通揚聲器BL1回路；VT1、VT2、VT3和VT4是保護電路中的控制管，其中VT4是繼電器J1的驅動管。
電路的工作原理分析分成下列3種情況。
（1）當主功率放大器的輸出端直流電壓為0V時，VT1管因為沒有偏置電壓而截止；VT2管發射極和基極電壓都為0V，VT2管截止；因為VT2管截止，VT3管基極電流沒有回路，所以使VT3也截止；VT3管截止，其發射極電壓高，使VT4管基極電壓高，VT4管是PNP型三極管，所以VT4管也截止。這時，4只三極管全部截止，繼電器J1接通，揚聲器正常接入電路中，音響工作正常。
（2）當主功率放大器的輸出端直流電壓高于+0.7V時，這一電壓經R1加到VT1管基極，使VT1管導通，其集電極為低電平，這一低電平經R3加到VT4管基極，使VT4管導通，其集電極電流流過繼電器J1，J1動作，切斷揚聲器BL1回路，達到保護揚聲器的目的。
（3）當主功率放大器的輸出端直流電壓低于?0.7V時，這一電壓經R1加到VT2管發射極管，使VT2管導通，又使VT3管導通，其發射極為低電平，這一低電平經R3加到VT4管基極，使VT4管導通，其集電極電流流過繼電器J1，J1動作，切斷揚聲器BL1回路，達到保護揚聲器的目的。
工作原理：在剛開機時，直流工作電壓+V出現，由于電容3C39兩端的電壓不能突變，這樣3VT2基極電流經3R45、3R44對電容3C39充電，使VT2管導通，J1和J2線圈通電，J1和J2觸點斷開（J1和J2為常閉型觸點），同時切斷左、右聲道音箱，這樣使開機時的沖擊噪聲不能加到音箱中，達到開機靜噪的目的，可保護揚聲器免受開機時的大電流沖擊。
開機后，由于電容3C39充電完成，使電路中，C1和C2逆串聯構成一個無極性電容，將主功率放大器輸出端的交流音頻信號旁路到地端，使音頻信號不能加到VT1和VT2管，使保護電路不產生誤動作。
過壓保護電路

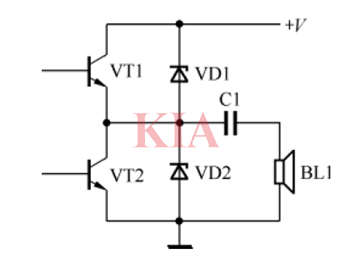

下圖是主功率放大器中的過壓保護電路。電路中，VT1和VT2是主功率放大器中的兩只輸出管；VD1和VD2是保護管，是兩只穩壓二極管。
工作原理：穩壓二極管的擊穿電壓取略大于直流工作電壓+V，這樣在正常工作時VD1和VD2不擊穿，內阻很大而相當于開路。如果出現高電壓時，VD1和VD2擊穿，鉗位電壓，以達到保護功放輸出管VT1和VT2的目的。

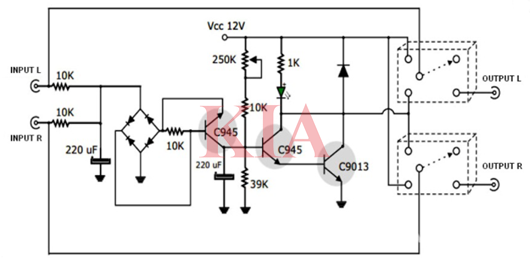

當打開功率放大器時，它可以防止揚聲器發出噪音。該電路在3到10秒后驅動揚聲器，以使相同的源穩定并停止產生可能損壞揚聲器和放大器輸出晶體管的裂紋和噪音。該電路使用12V穩壓電源供電。如果有大功率音頻系統，可以嘗試構建此電路并將電路安裝在放大器盒中。
