to252封裝,to252封裝尺寸圖分享-KIA MOS管
信息來源：本站 日期：2025-11-24
TO252（D-PAK）是一種金屬-氧化物半導體場效應晶體管（MOSFET）的表面貼裝型封裝，這種封裝具有較好的散熱性能和機械穩定性，尺寸相對較小，適合在高密度電路板上使用。
to252封裝具有扁平外形，包含三個引腳和背面大面積散熱焊盤，適合PCB板表面貼裝工藝并通過散熱過孔實現熱管理。
to252結構采用芯片固定于封裝框架的設計，漏極通過散熱板與PCB直接連接輸出電流，適用于智能手機充電器、小型家電等空間受限的中小功率場景。
TO252封裝引腳定義：
1.引腳1（G）：接地引腳，連接到電路板的地線。
2.引腳2（D）：器件的輸出端，連接到電路板上的負載。
3.引腳3（S）：器件的輸入端，連接到電路板上的電源。

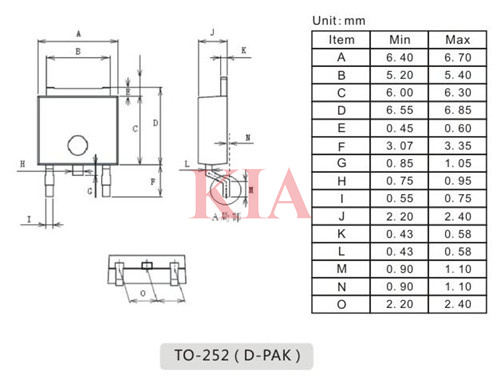

TO252封裝的標準尺寸約為6.5毫米（寬）×6.1毫米（長）×2.3毫米（高）。
封裝采用表面貼裝設計，包含三個引腳和背面散熱焊盤，適用于電源管理、電機控制等中小功率場景。若包含引線，整體長度可能增至約10毫米。

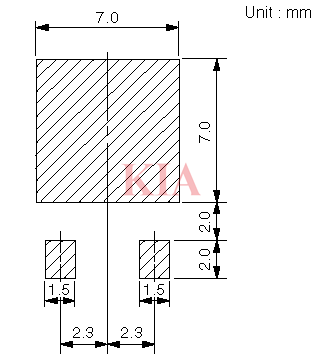

to252封裝PCB焊盤尺寸
