電路圖開關符號

電氣圖形符號大全比較詳細的介紹電氣符號,圖標符號以及作用說明，電氣符號在電氣管理和應用中起到非常重要的作用。

圖形符號的種類和組成

圖表符號一般分為：限定符號、一般符號、方框符號、以及標記或字符。

限定符號不能單獨使用，必須同其他符號組合使用，構成完整的圖形符號。

如交流電動機的圖表符號，由文字符號、交流的限定符號以及輪廓要素組成。

延時過流繼電器圖形符號，由測量繼電器方框符號要素，特性量值大于整定值時動作和延時動作的限定符號以及電流符號組成。

方框符號一般用在使用單線表示法的圖中，如系統圖和框圖中，由方框符號內帶有限定符號以表示對象的功能和系統的組成，如整流器圖表符號，由方框符號內帶有交流和直流的限定符號以及可變性限定符號組成。

圖形符號分類

限定符號和常用的其他符號包括：

電流和電壓的種類，可變性，力或運動的方向，流動方向，特性量的動作相關性，效應或相關，性輻，射信號波形，機械控制，操作方法，非電量控制，接地和接機殼等。

導線和連接器件圖形符號包括：

導線，端子和導線的連接，連接器件，電纜附件等。

無源元件圖形符號包括：

電阻器，電感器，電容器等。

半導體和電子管圖形符號包括：

二極管，晶閘管，光電子，光敏器件等。

電能的發生和轉換圖形符號包括：

繞組連接的限定符號，內部連接的繞組，電機部件及類型變壓器，電抗器，消弧線圈，制動電阻，串并補電容，變流器，原電池等。

開關，控制和保護裝置圖形符號包括：

觸點開關，開關裝置和起動器，有或無繼電器，測量繼電器，熔斷器，間隙避雷器等。

測量儀表燈和信號器件圖形符號包括：

指示積算和記錄儀表，遙測器件，電鐘，燈，喇叭和電鈴等。

電信圖形符號包括：

交換設備，電話機，傳輸信號發生器，變換器，放大器，光纖，光纜，光器件等。

電力照明和電信布置圖形符號包括：

發電廠和變電所，電信局局和機房設施，線路，配線，電什，配電箱，控制臺，控制設備，用電設備，插座，開關和照明燈照明引出線等。

二進制邏輯單元圖形符號包括：

與輸入輸出和其他連接有關的限定符號，內部連接組合單元和時序單元等。

模擬單元圖的符號包括：

模擬和數字信號識別用的限定符號，放大器，函數器，信號轉換器，電子開關等。

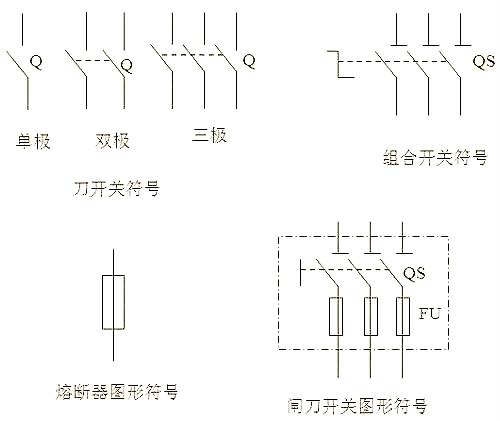

電路圖開關符號

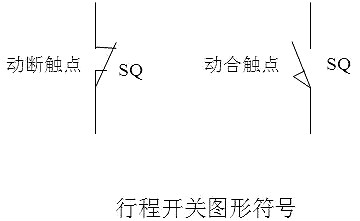

行程開關行圖形符號

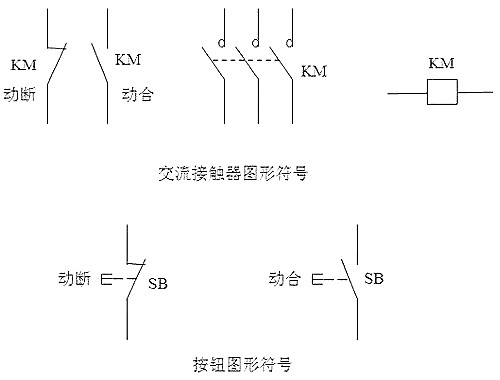

按鈕圖形符號

一、導線穿管表示

SC-焊接鋼管

MT-電線管

PC-PVC塑料硬管

FPC-阻燃塑料硬管

CT-橋架

MR-金屬線槽

M-鋼索

CP-金屬軟管

PR-塑料線槽

RC-鍍鋅鋼管

二、導線敷設方式的表示

DB-直埋

TC-電纜溝

BC-暗敷在梁內

CLC-暗敷在柱內

WC-暗敷在墻內

CE-沿天棚頂敷設

CC-暗敷在天棚頂內

SCE-吊頂內敷設

F-地板及地坪下

SR-沿鋼索

BE-沿屋架，梁

WE-沿墻明敷

三、燈具安裝方式的表示

CS-鏈吊

DS-管吊

W-墻壁安裝

C-吸頂

R-嵌入

S-支架

CL-柱上

沿鋼線槽：SR

沿屋架或跨屋架：BE

沿柱或跨柱：CLE

穿焊接鋼管敷設：SC

穿電線管敷設：MT

穿硬塑料管敷設：PC

穿阻燃半硬聚氯乙烯管敷設：FPC

電纜橋架敷設：CT

金屬線槽敷設：MR

塑料線槽敷設：PR

用鋼索敷設：M

穿聚氯乙烯塑料波紋電線管敷設：KPC

穿金屬軟管敷設：CP

直接埋設：DB

電纜溝敷設：TC

導線敷設部位的標注

沿或跨梁（屋架）敷設：AB

暗敷在梁內：BC

沿或跨柱敷設：AC

暗敷設在柱內：CLC

沿墻面敷設：WS

暗敷設在墻內：WC

沿天棚或頂板面敷設：CE

暗敷設在屋面或頂板內：CC

吊頂內敷設：SCE

地板或地面下敷設：FC

四、字符電路圖符號大全

AAT 電源自動投入裝置

AC 交流電

DC 直流電

FU 熔斷器

G 發電機

M 電動機

HG 綠燈

HR 紅燈

HW 白燈

HP 光字牌

K 繼電器

KA(NZ) 電流繼電器(負序零序)

KD 差動繼電器

KF 閃光繼電器

KH 熱繼電器

KM 中間繼電器

KOF 出口中間繼電器

KS 信號繼電器

KT 時間繼電器

KV(NZ) 電壓繼電器(負序零序)

KP 極化繼電器

KR 干簧繼電器

KI 阻抗繼電器

KW(NZ) 功率方向繼電器(負序零序)

KM 接觸器

KA 瞬時繼電器 ； 瞬時有或無繼電器；交流繼電器

KV電壓繼電器

L 線路

QF 斷路器

QS 隔離開關

T 變壓器

TA 電流互感器

TV 電壓互感器

W 直流母線

YC 合閘線圈

YT 跳閘線圈

PQS 有功無功視在功率

EUI 電動勢電壓電流

SE 實驗按鈕

SR 復歸按鈕

f 頻率

Q——電路的開關器件

FU——熔斷器

FR——熱繼電器

KM——接觸器

KA——1、瞬時接觸繼電器 2、瞬時 有或無繼電器 3、交流繼電器

KT——延時 有或無繼電器

SB——按鈕開關 Q——電路的開關器件

FU——熔斷器

KM——接觸器

KA——1、瞬時接觸繼電器 2、瞬時 有或無繼電器 3、交流繼電器

KT——延時 有或無繼電器

SB——按鈕開關

SA 轉換開關

電流表 PA

電壓表 PV

有功電度表 PJ

無功電度表 PJR

頻率表 PF

相位表 PPA

最大需量表(負荷監控儀) PM

功率因數表 PPF

有功功率表 PW

無功功率表 PR

無功電流表 PAR

聲信號 HA

光信號 HS

指示燈 HL

紅色燈 HR

綠色燈 HG

黃色燈 HY

藍色燈 HB

白色燈 HW

連接片 XB

插頭 XP

插座 XS

端子板 XT

電線電纜母線 W

直流母線 WB

插接式(饋電)母線 WIB

電力分支線 WP

照明分支線 WL

應急照明分支線 WE

電力干線 WPM

照明干線 WLM

應急照明干線 WEM

滑觸線 WT

合閘小母線 WCL

控制小母線 WC

信號小母線 WS

閃光小母線 WF

事故音響小母線 WFS

預報音響小母線 WPS

電壓小母線 WV

事故照明小母線 WELM

避雷器 F

熔斷器 FU

快速熔斷器 FTF

跌落式熔斷器 FF

限壓保護器件 FV

電容器 C

電力電容器 CE

正轉按鈕 SBF

反轉按鈕 SBR

停止按鈕 SBS

緊急按鈕 SBE

試驗按鈕 SBT

復位按鈕 SR

限位開關 SQ

接近開關 SQP

手動控制開關 SH

時間控制開關 SK

液位控制開關 SL

濕度控制開關 SM

壓力控制開關 SP

速度控制開關 SS

溫度控制開關輔助開關 ST

電壓表切換開關 SV

電流表切換開關 SA

整流器 U

可控硅整流器 UR

控制電路有電源的整流器 VC

變頻器 UF

變流器 UC

逆變器 UI

電動機 M

異步電動機 MA

同步電動機 MS

直流電動機 MD

繞線轉子感應電動機 MW

鼠籠型電動機 MC

電動閥 YM

電磁閥 YV

防火閥 YF

排煙閥 YS

電磁鎖 YL

跳閘線圈 YT

合閘線圈 YC

氣動執行器 YPAYA

電動執行器 YE

發熱器件(電加熱) FH

照明燈(發光器件) EL

空氣調節器 EV

電加熱器加熱元件 EE

感應線圈電抗器 L

勵磁線圈 LF

消弧線圈 LA

濾波電容器 LL

電阻器變阻器 R

電位器 RP

熱敏電阻 RT

光敏電阻 RL

壓敏電阻 RPS

接地電阻 RG

放電電阻 RD

啟動變阻器 RS

頻敏變阻器 RF

限流電阻器 RC

光電池熱電傳感器 B

壓力變換器 BP

溫度變換器 BT

速度變換器 BV

時間測量傳感器 BT1BK

液位測量傳感器 BL

溫度測量傳感器 BHBM

配電房電工符號大全

常用電氣符號大全

電流表 PA

電壓表 PV

有功電度表 PJ

無功電度表 PJR

頻率表 PF

相位表 PPA

最大需量表(負荷監控儀) PM

功率因數表 PPF

有功功率表 PW

無功功率表 PR

無功電流表 PAR

聲信號 HA

光信號 HS

指示燈 HL

紅色燈 HR

綠色燈 HG

黃色燈 HY

藍色燈 HB

白色燈 HW

連接片 XB

插頭 XP

插座 XS

端子板 XT

電線,電纜,母線 W

直流母線 WB

插接式(饋電)母線 WIB

電力分支線 WP

照明分支線 WL

應急照明分支線 WE

電力干線 WPM

照明干線 WLM

應急照明干線 WEM

滑觸線 WT

合閘小母線 WCL

控制小母線 WC

信號小母線 WS

閃光小母線 WF

事故音響小母線 WFS

預告音響小母線 WPS

電壓小母線 WV

事故照明小母線 WELM

避雷器 F

熔斷器 FU

快速熔斷器 FTF

跌落式熔斷器 FF

限壓保護器件 FV

電容器 C

電力電容器 CE

正轉按鈕 SBF

反轉按鈕 SBR

停止按鈕 SBS

緊急按鈕 SBE

試驗按鈕 SBT

復位按鈕 SR

限位開關 SQ

接近開關 SQP

手動控制開關 SH

時間控制開關 SK

液位控制開關 SL

濕度控制開關 SM

壓力控制開關 SP

速度控制開關 SS

溫度控制開關,輔助開關 ST

電壓表切換開關 SV

電流表切換開關 SA

整流器 U

可控硅整流器 UR

控制電路有電源的整流器 VC

變頻器 UF

變流器 UC

逆變器 UI

電動機 M

異步電動機 MA

同步電動機 MS

直流電動機 MD

繞線轉子感應電動機 MW

鼠籠型電動機 MC

電動閥 YM

電磁閥 YV

防火閥 YF

排煙閥 YS

電磁鎖 YL

跳閘線圈 YT

合閘線圈 YC

氣動執行器 YPA,YA

電動執行器 YE

發熱器件(電加熱) FH

照明燈(發光器件) EL

空氣調節器 EV

電加熱器加熱元件 EE

感應線圈,電抗器 L

勵磁線圈 LF

消弧線圈 LA

濾波電容器 LL

電阻器,變阻器 R

電位器 RP

熱敏電阻 RT

光敏電阻 RL

壓敏電阻 RPS

接地電阻 RG

放電電阻 RD

啟動變阻器 RS

頻敏變阻器 RF

限流電阻器 RC

光電池,熱電傳感器 B

壓力變換器 BP

溫度變換器 BT

速度變換器 BV

時間測量傳感器 BT1,BK

液位測量傳感器 BL

溫度測量傳感器 BH,BM
