雙場效應管振蕩電路圖-(兩種雙場效應管振蕩電路圖分析)-KIA MOS管
信息來源：本站 日期：2018-07-06
各種雙場效應管振蕩電路圖晶體管振蕩線路，都可以用場效應管構成，可以根據振蕩原理導出用場效應管參數表示的振蕩條件。

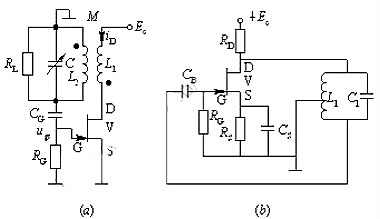

（a）互感耦合場效應管振蕩器; (b) 電感反饋場效應管振蕩器;

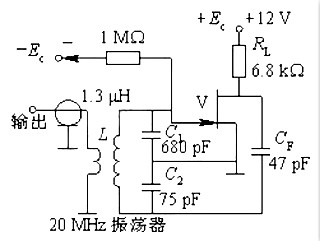

圖 由場效應管構成的振蕩器電路

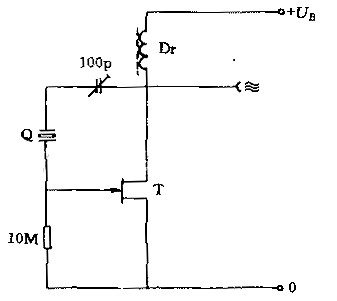

該電路采用場效應晶體管，可構成性能極好的石英晶體振蕩器電路。微調電容用于調整頻率，扼流圈可根據頻率范圍選取，使ωL ＞20K Ω 。
