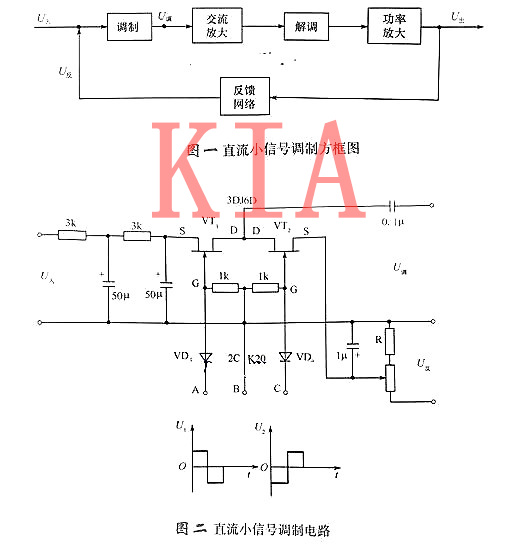

一、 直流小信號調制電路在儀表中經常遇到直流信號放大的問題，一般采用大閉環負反饋和將直流信號調制成交流信號再進行交流放大的方法，如圖一所示，這種方法可以克服溫度漂移和提高線性精度，并能獲得高放大倍數。
圖二是具體電路。
圖二中，VT1、VT2工作在可變電阻區，D1、D2是防止柵壓為正，這樣可以消除調制噪音。3kΩ電阻和50μF電容為輸入濾波用。
用頻率為1000HZ、幅值為7V的方波電壓U1、U2作為驅動電壓，此兩電壓形狀相同，相位相反，經VD1、VD2削去正半波后分別加在VT1、VT2 的刪極，使VT1、VT2輪流導通、夾斷，就好像并串聯的單刀雙擲開關一樣，VT1導通時VT2夾斷，輸入電壓U入向0.1μF電容充電；
VT2導通時 VT1夾斷，0.1μF電容通過VT2向R放電，而R上有反饋電壓U反，正好與放電電流方向相反，故達到U入與U反相減的目的。可以看出，經0.1μF電 容輸出的調制電壓U調為頻率與U1、U2頻率相同的交變電壓。
這種調制電路比絕緣柵場效應管調制電路焊接調整方便，工作可靠，比晶體管調制電路噪音小、漂移小、調整簡單。注意R值不可太大，一般應在100kΩ以內。
二、 代替限流電阻

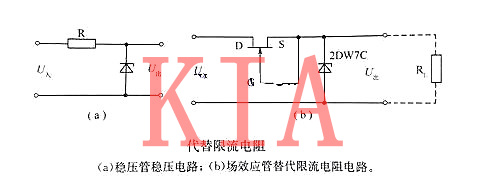

一般用穩壓管穩壓的電路如圖a所示，R為限流電阻，現用一只結場型場效應管代替，如圖b所示。
它是零柵壓工作，由場效應管的輸出特性曲線可知，當UDS下 降時IDS變化并不多，因此，仍能保證穩壓管的工作電流不變，所以穩壓精度提高，另外，采用場效應管后，它允許電源變動范圍也比采用限流電阻的穩壓電路大得多。
三、 限流器

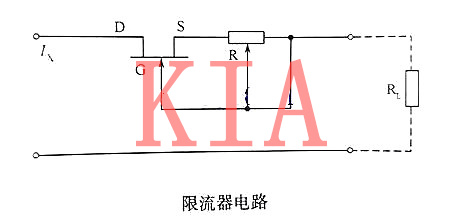

在上圖所示的穩壓電路中，結場型場效應管工作在飽和區，而用于限流器時則有所不同，具體電路如下圖所示。
結場型場效應管是工作在負柵壓情況下，柵源電壓值 為-I入R。
當I入小時它工作在可變電阻區，漏源電阻RDS較小，不影響電流輸出；當I入增大到一定的數值時，它工作在飽和區，這時I入增加很少，UDS 就要增大很多，RDS就好像一個阻值很大的可調電阻，對I入起了限流的作用。
管型及參數選擇應結合具體情況而定，如I入為0mA~15mA（直流），RL為0kΩ~3kΩ，要求限流在12mA左右，則可選用3DJ7J（加散熱片），R在240Ω左右。調整R值可改變限流數值。
