高效可靠LED驅動設計技巧分享-KIA MOS管

一、不要使用雙極型功率器件

由于雙極型功率器件比MOSFET便宜，一般是2美分左右一個，所以一些設計師為了降低LED驅動成本而使用雙極型功率器件，這樣會嚴重影響電路的可靠性；

因為隨著LED驅動電路板溫度的提升，雙極型器件的有效工作范圍會迅速縮小，這樣會導致器件在溫度上升時故障從而影響 LED燈具的可靠性，正確的做法是要選用MOSFET器件，MOSFET器件的使用壽命要遠遠長于雙極型器件。

二、盡量不要使用電解電容

LED驅動電路中到底要不要使用電解電容？目前有支持者也有反對者，支持者認為如果可以將電路板溫度控制好，依次達成延長電解電容壽命的目的；

例如選用105度壽命為8000小時的高溫電解電容，根據通行的電解電容壽命估算公式“溫度每降低10度，壽命增加一倍”，那么它在95度環境下工作壽命為 16000小時，在85度環境下工作壽命為32000小時，在75度環境下工作壽命為64000小時，假如實際工作溫度更低，那么壽命會更長。由此看來，只要選用高品質的電解電容對驅動電源的壽命是沒有什么影響的！

還有的支持者認為由無電解電容帶來的高紋波電流而導致的低頻閃爍會對某些人眼造成生理上的不適，幅度大的低頻紋波也會導致一些數碼像機設備出現差頻閃爍的亮暗柵格。

所以，高品質光源燈具還是需要電解電容的。不過反對者則認為電解電容會自然老化，另外，LED燈具的溫度極難控制，所以電解電容的壽命必然會減少，從而影響LED燈具的壽命。

對此，在LED驅動電路輸入部分可以考慮不用電解電容，實際上使用PI的LinkSwitch-PH就可以省去電解電容，PI的單級PFC/恒流設計可以讓設計師省去大容量電容，在輸出電路中，可以用高耐壓陶瓷電容來代替電解電容從而提升可靠性；

有的人在設計兩級電路的時候，在輸出采用了一個400V的電解電容，這會嚴重影響電路的可靠性，建議采用單級電路用陶瓷電容就可以了。對于不太關注調光功能、高溫環境及需要高可靠性的工業應用來說，建議不采用電解電容進行設計。

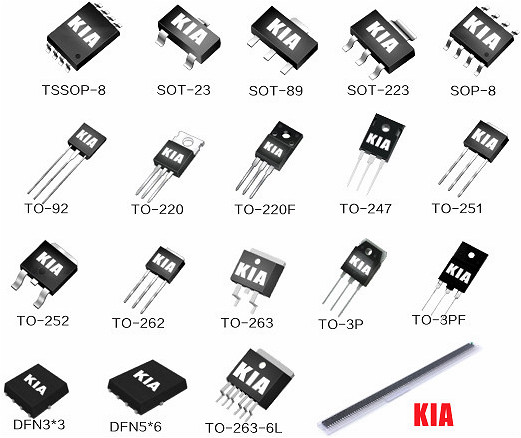

三、MOSFET的耐壓不要低于700V

耐壓600V的MOSFET比較便宜，很多認為LED燈具的輸入電壓一般是220V，所以耐壓600V足夠了，但是很多時候電路電壓會到340V，在有浪涌的時候，600V的MOSFET很容易被擊穿，從而影響了LED燈具的壽命，實際上選用600VMOSFET可能節省了一些成本但是付出的卻是整個電路板的代價，所以，不要選用600V耐壓的MOSFET，最好選用耐壓超過700V的MOSFET。

四、盡量使用單級架構電路

五、盡量使用MOSFET器件

如果設計的LED燈具功率不是很高，建議使用集成了MOSFET的LED驅動器產品，因為這樣做的好處是集成MOSFET的導通電阻少，產生的熱量要比分立的少，另外，就是集成的MOSFET是控制器和FET在一起，一般都有過熱關斷功能，在MOSFET過熱時會自動關斷電路達到保護LED燈具的目的，這對LED燈具非常重要，因為LED燈具一般很小巧且難以進行空氣散熱。
