圖文分析感性負載產生負壓的影響-KIA MOS管
信息來源：本站 日期：2022-04-13
在開關控制的電路中，若負載帶的是感性負載如電磁閥或者電機，要注意感性負載產生的負壓對開關的影響，下面對感性負載（下面直接用電感介紹）產生負壓的原因、影響以及解決措施進行介紹。

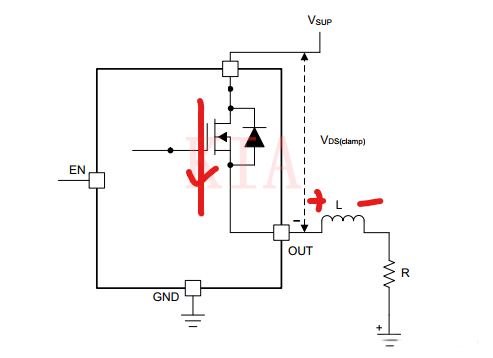

帶感性負載時，開關管在導通期間，電感上的電流逐漸增大，感應電壓阻止電流增大，所以是左正右負。

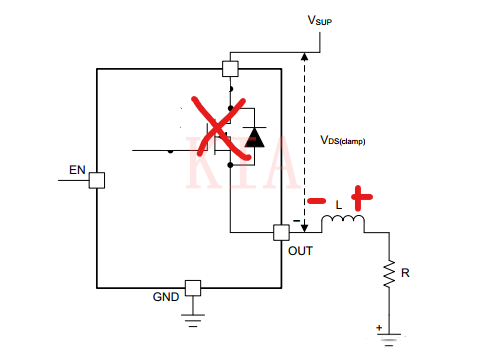

開關管關斷時，由于電感上的電流要減小，電感的特性是電流不能突變，所以電感產生左負右正的感應電壓來阻止電流的減小，忽略電感內阻的電壓，那右端為地，所以左端為負，這就是產生負壓的原因。
影響分析
那負壓會產生什么影響呢？
主要影響是開關管的VDS增大，開關管會過壓損壞。
解決措施是為電感所儲存的能量提供一個泄放回路，從而減小電感的瞬變電壓。
解決措施是基于開關芯片是整體，對外圍電路進行優化來說的，沒有具體涉及到抑制開關管變化速率的措施。
增加續流二極管給電感放電。續流二極管導通，開關點就會被拉到地，起到保護作用。
續流二極管可以增加串聯電阻，減小其通過的電流。

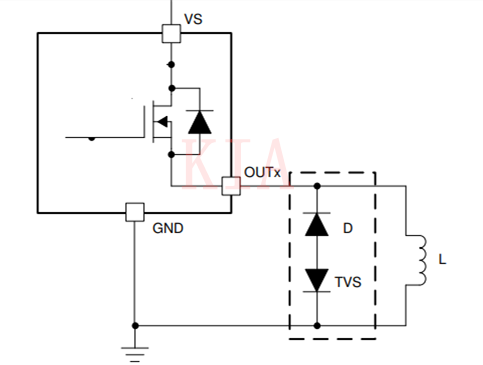

當然可以增加TVS管達到快速續流，如下圖所示。

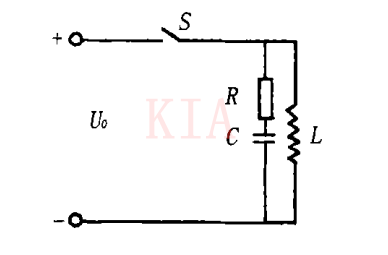

RC主要是利用C充放電來控制L瞬態電壓的緩慢變化。也可用R,RCD反正就是泄放回路，跟電源中抑制尖峰電壓的措施差不多，區別是放電快慢和耗能了。
當壓敏電阻兩端的電壓超過其承受電壓時，壓敏電阻阻值迅速減小，以控制其兩端的電壓減小，從而限制感性負載兩端的電壓。
最后一種是高側開關芯片中采用的比較多的一種，在mos的GD兩端增加穩壓管。具體原理是，當電感為產生負壓時，mos的DS電壓超過穩壓管電壓值時，穩壓管導通，G點電壓被拉高，導致GS電壓增加，mos管導通，電感上的電流通過mos續流，所以mos的DS電壓不會高，不至于被損壞。
