用萬用表判別KIA器件VMOS的引腳和好壞判別VMOS的引腳需求以下幾步，請留意，這是在你能肯定VMOS完好的狀況下停止的判別，假如不曉得它的好壞，請先參考本節內容的第2局部。
這個辦法也大致合適MOSFET，只是關于小功率MOSFET，需求特別注意靜電的問題，在測試之前，想方法泄放掉身上的靜電才會比擬平安，不至于將晶體管擊穿損壞。比擬簡單的辦法是，在水泥空中上倒一點淡鹽水，雙手摸一下濕的空中，即可放掉身上的靜電。假如身邊有金屬材質的自來水管，摸一下也能夠。
1．引腳的判別
1)判別柵極

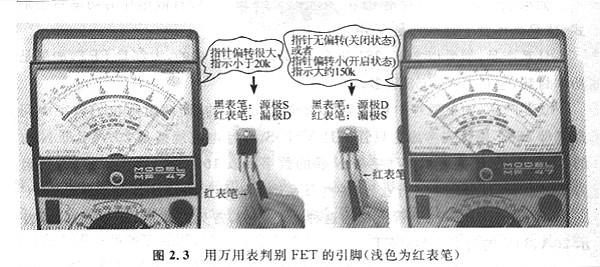

將萬用表置于歐姆擋的10k擋（圖2.3），用萬用表的表筆丈量三個引腳中恣意兩個引腳之間的電阻，總有一個引腳與其他引腳之間的電阻接近無量大，這個引腳就是柵極。留意丈量的過程中，手指或者導體不能同時接觸到恣意兩個引腳，最好將VMOS置于平整的絕緣物體上，如木質桌面等。
將萬用表置于歐姆擋的10k擋，用紅、黑表筆分別丈量剩下的兩個引腳(圖2.3)。
假如VMOS此時剛好是關閉的，則有兩種狀況。
第一種：指針偏轉很大，表針指示大約10一20k(實踐指示1~2，不要忘了乘以10）。
第二種：對調表筆位置，指針簡直尤偏轉。 關于第一種狀況，黑表筆接的是源極S，紅表筆接的是漏極D；第二種狀況則相反。
假如FET此時剛益處于開啟狀態（VMOS 一旦翻開并不會主動關閉），則也不外乎兩種狀況。
第一種，指針偏轉很大，與關閉的情形相仿。
第二種：對調表筆的位置，指針依然有偏轉，但比第一種情形明顯小，指針指示在150k左右，即處于表盤靠近中間的位置。
關于第一種狀況，黑表筆接的是源極s，紅表筆接的是漏極D;第二種狀況則相反。
綜合兩種情形，實踐上無論VMOS是處于關閉狀態還是翻開狀態，總有一種狀況是指針的偏轉很大，指示為l~2k，此時黑表筆接的是源極s，紅表筆接的是漏極D。不過，這種狀況對個別無體二極管的VMOS不適用。
