圖文分享增強型P溝道MOS管的開關條件-KIA MOS管
信息來源：本站 日期：2022-09-22
1、P溝道mos管作為開關，柵源的閥值為-0.4V，當柵源的電壓差為-0.4V就會使DS導通，如果S為2.8V，G為1.8V，那么GS=-1V，mos管導通，D為2.8V
如果S為2.8V，G為2.8V，那么mos管不導通，D為0V，所以，如果2.8V連接到S，要mos管導通為系統供電，系統連接到D，利用G控制。
那么和G相連的GPIO高電平要2.8-0.4=2.4V以上，才能使mos管關斷，低電平使mos管導通。
如果控制G的GPIO的電壓區域為1.8V，那么GPIO高電平的時候為1.8V，GS為1.8-2.8=-1V，mos管導通，不能夠關斷。
GPIO為低電平的時候，假如0.1V，那么GS為0.1-2.8=-2.7V,mos管導通。這種情況下GPIO就不能夠控制mos管的導通和關閉。
2、P溝道的源極S接輸入，漏極D導通輸出，N溝道相反。跟箭頭方向相反的電流就是導通，方向相同就是截止。
pmos管作為開關使用時，是由Vgs的電壓值來控制S（source源極）和 D（drain漏極）間的通斷。
Vgs的最小閥值電壓為：0.4v，也就是說當 S（source源極）電壓 — G（gate柵極）極 > 0.4V 時， 源極 和 漏極導通。
并且Vs = Vd ，S極電壓等于D極電壓。
例如：
S極 為 3.3V，G極 為0.1V，則 Vgs = Vg — Vs = -3.2 pmos管導通，D極電壓為3.3V
一般pmos管當做開關使用的時，S極和D極之間幾乎沒有壓降。

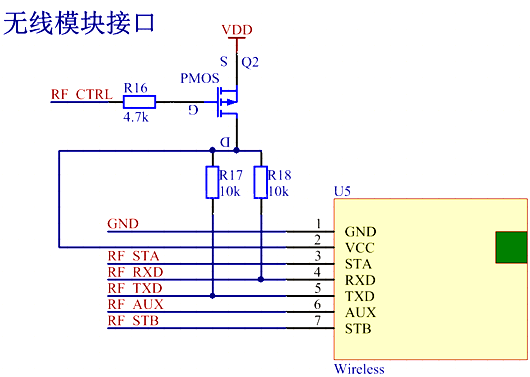

在實際使用中，一般G極接MCU控制管腳，S極接電源正極VCC，D極接器件的輸入。實際使用中的一個樣例如下：
RF_CTRL為低電平的時候，RF_RXD 和 RF_TXD上的電壓為 VDD。

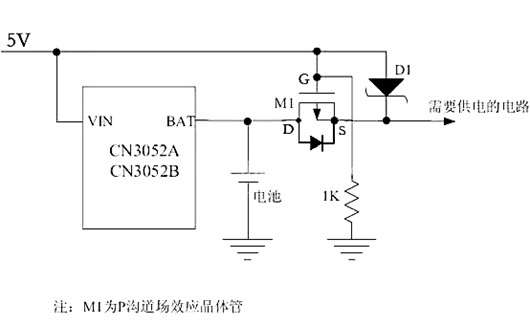

下面電路為P溝道MOS管用作電路切換開關使用電路：
電路分析如下：
pmos的開啟條件是VGS電壓為負壓，并且電壓的絕對值大于最低開啟電壓，一般小功率的PMOS管的最小開啟電壓為0.7V左右，假設電池充滿電，電壓為4.2V,VGS=-4.2V，PMOS是導通的，電路是沒有問題的。
當5V電壓時，G極的電壓為5V，S極的電壓為5VV-二極管壓降（0.5左右）=4.5V，PMOS管關段，當沒有5V電壓時，G極電壓下拉為0V，S極的電壓為電池電壓（假設電池充滿電4.2V）-MOS管未導通二極管壓降（0.5V）=3.7，這樣PMOS就導通，二極管壓降就沒有了這樣VGS=-4.2V.PMOS管導通對負載供電。
在這里用一個肖特基二極管（SS12）也可以解決這個問題，不過就是有0.3V左右的電壓降。這里使用PMOS管，PMOS管完全導通，內阻比較小，優于肖特基，幾乎沒有壓降。不過下拉電阻使用的有點大，驅動PMOS不需要電流的，只要電壓達到就可以了，可以使用大電阻，減少工作電流，推薦使用10K-100K左右的電阻。
