電感升壓電路工作原理,原理圖分享-KIA MOS管
信息來源：本站 日期：2025-12-16
電感升壓電路（通常指Boost變換器）是一種直流-直流轉換電路，能夠?qū)⑤斎腚妷荷咧粮叩妮敵鲭妷骸Ｔ姼小㈤_關管（如MOSFET）、二極管和輸出電容。電路通過周期性控制開關管的導通與關斷，利用電感的儲能特性實現升壓。
電感升壓電路原理圖

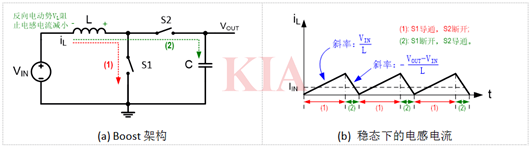

下圖是Boost升壓電路的典型架構，當S1導通S2斷開時，相當于用電感將輸入源VIN短路，電感電流就會以固定斜率增長，此時電感就在蓄能了。
直到S2導通S1斷開，由于電感電流不會跳變，電感電流繼續沿原來的電流方向流動，同時由于閉環路徑中阻抗增加（此時閉環電路中有了輸出電容C)，電感電流勢必減小。而電感要阻止其電流減小，會產生反向電動勢VL。這個反向電動勢也正是電感將電壓抬升的部分。此時輸出電容C上的電壓VOUT就是等于電感上的反向電動勢VL加上VIN。因此輸出電壓也就比輸入高了，實現了升壓。（在S2斷開期間，VOUT的電壓是靠電容上充好的抬升電壓來維持的）。

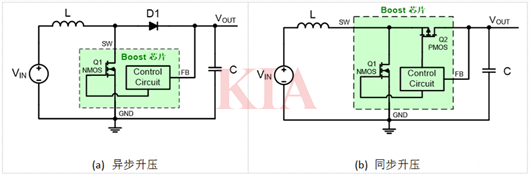

在實際應用中，自動控制的引入是必須的，Boost芯片負責從輸出采樣，根據這個采樣反饋來控制功率開關管Q1的通斷或Q1、Q2的通斷，實現升壓。
電感型升壓電路廣泛應用于各種要求電壓高于輸入電壓的場景，比如各種LED背光驅動、閃光驅動等。
電感直流升壓電路

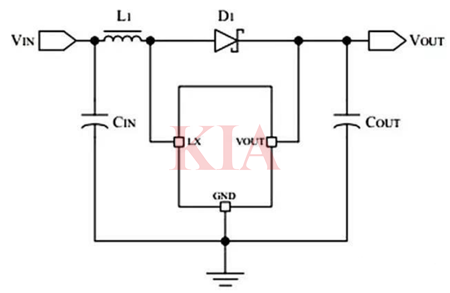

升壓電路用DC/DC直流升壓變換器（E50D、TP8350）作為主控，只需外接電感、電容、二極管等4個元件，就能實現最低0.8V到5V的升壓，整個升壓電路的成本約0.5元。
其中，VIN為輸入電壓，來自電池的輸出，只要輸入電壓高于0.8V，就能保證升壓電路正常工作，并通過VOUT輸出5V電壓。升壓電路的工作效率約為85%，輸出電壓誤差小于2%。
