在電路設計中經常會用到將電阻和電容正極連接，電阻另一端接上電源，電容負極接地。電阻和電容連接點為功能點，常用于延時驅動晶體管或是使能IC。
根據系統設計意圖，可能需要計算R和C的取值，或是在確定RC的情況下計算Vout的上升時間 電容充電時間 。
充電時間 T = - ln ( ( VCC - Vout ) / VCC ) * R * C
上面公式中各參數單位如下：
時間單位：s
電壓單位：V
電阻單位：Ω
電容單位：F
上圖是根據前一圖中電路進行搭建，用5V供電下示波器抓取到的上電波形。其中R值為2KΩ，C為1000uF，即R*C = 2。

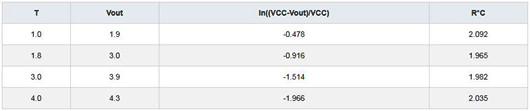

取其中幾組值進行計算驗證：
上面的T和Vout均是看圖用肉眼估計的，但基本上計算后得出的R*C和電路匹配。
利用上面公式設計電路參數舉例：
某單片機在系統上電時需要延時100ms，以確保電源穩定后開始運行，用上述RC串聯電路，將Vout接到單片機Reset管腳。
已知單片機的VCC和電阻端VCC相同為5V，單片機Reset管腳低電平復位、高電平時單片機運行，該管腳輸入電壓VH為3.5V，電路中電阻取10K，現在需要計算電容大小。
根據上述公式計算可以得到電容約為8.3uF，可以取個值近似的電容，比如10uF。
