RC串聯電路

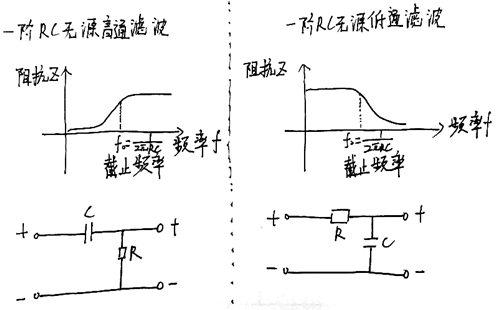

1、解釋。如下圖所示，輸入電壓加于RC串聯電路兩端，輸出電壓取自于電阻R或電容C。由于電容的特殊性質，對下圖和不同的輸出電壓取法，呈現出不同的頻率特性。輸出電壓取自于電阻R，下圖，為一階RC低通濾波電路；輸出電壓取自于電容C，下圖，為一階RC高通濾波電路。

由此RC電路在電子電路中作為信號的一種傳輸電路，根據需要的不同，在電路中實現了耦合、相移、濾波等功能，并且在階躍電壓作用下，還能實現波形的轉換、產生等功能。

RC 串聯 并聯 串并聯

2、截止頻率。如下圖，由于有電容存在不能流過直流電流，電阻和電容都對（交流）電流存在阻礙作用，其總阻抗由電阻和容抗確定，總阻抗隨頻率變化而變化。RC 串聯有一個轉折頻率： f0=1/（2πR1C1）。當輸入信號頻率大于 f0 時，整個 RC 串聯電路總的阻抗基本不變了，其大小等于 R1

RC 串聯 并聯 串并聯

3、RC串聯電路的作用

單純RC并聯不能諧振，因?yàn)殡娮璨粌δ埽琇C并聯是可以諧振的。RC并聯電路如果串聯在電路中有衰減低頻信號的作用，如果并聯在電路中有衰減高頻信號的作用，也就是濾波的作用。

RC并聯電路

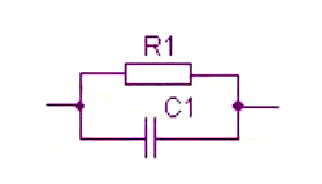

如下圖，RC 并聯電路既可通過直流又可通過交流信號。它和 RC 串聯電路有著同樣的轉折頻率：f0=1/（2πR1C1）。當輸入信號頻率小于f0時，信號相對電路為直流，電路的總阻抗等于 R1;當輸入信號頻率大于f0 時 C1 的容抗相對很小，總阻抗為電阻阻值并上電容容抗。當頻率高到一定程度后總阻抗為 0。

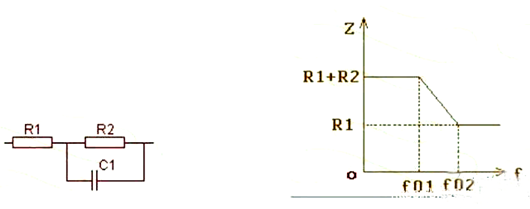

RC 串聯 并聯 串并聯
