在某些電子產品中或在其生產實驗中，需要雙路電源供電。比如一個帶有單片機的控制板，附帶液晶顯示器或者其它外圍器件。
控制板采用+5V供電，而外圍器件除了需要+5V(Vcc)電源外，還需要另外一路正的或負的穩壓電源供電，比如用一個-10V電源(VEE)為液晶顯示器提供驅動顯示對比度調節電壓。
在這些應用中，電源的上電順序是非常重要的。開電時必須保證+5V電源先接通。之后再接VEF，關電時必須先斷掉VEE，之后再斷掉VEE,否則會使電路的+5V邏輯電源不存在或未完全建立時，驅動電源VEE饋送到邏輯電路中，超出某些元件的耐壓范圍，引起元件損壞。
因此我們制作了下面的電路，連在供電電源中，控制電源的上電順序，取得了良好效果。
雙路電源開關順序控制電路工作原理

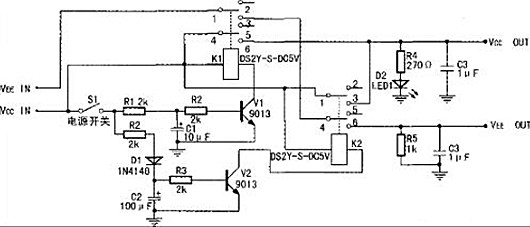

附圖中Vcc IN接+5V電源輸入，VEEIN接-10V電源輸入，S1為電源開關，Vcc 0UT和VEE OUT為電源輸出。
開電時，S1閉合，C1、C2充電，因C1取值比C2小很多，所以一段時間后V1首先導通，帶動繼電器K1動作，閉合圖示下方觸點，使K1的1—2和4—6接通，從而使Vcc輸入通到Vcc輸出，邏輯電源通電，此時V匪輸入才接通到K2的第4腳，為下一步VEE的連通做準備。
經過一段時間延遲(延遲時間取決于R1、R2、C1、C2的取值，一般取幾十到幾百毫秒)，V2導通，帶動繼電器K2動作，閉合圖示下方觸點，使K2的1—3和4—6接通，從而使’VEE輸入通到VEE輸出，驅動電源通電，同時又接通一路Vcc的通路。
二極管D1用于隔斷兩路開關控制的通路，使它們互不影響，發光二極管D2指示電源已接通。
斷電時，S1斷開，C1、C2放電，V1首先截止，控制繼電器K1斷開，切斷了VEE的通路，而此時K2仍然接通，Vcc的通路由K2的1—3觸點保持著，因此驅動電源VEE先于邏輯電源Vcc斷開。
C2放電完成后V2截至，K2斷開，兩路電源都被切斷。R5為放電阻，使VEE負載電荷通過它盡快放掉，減少負載上VEE電壓的維持，進一步保證電源斷電順序的可靠性。
附圖中，繼電器選用市面上常見的松下直流繼電器，驅動電壓為5V，其它器件也都是常見的元器件。制作時，電壓的輸入輸出端采用接線端子焊在線路板上，方便電源引線。
整個電路在Vcc=+3V時空載功耗為36毫安，Vcc=+5V時空載功耗為50毫安，對電源功率影響不大。
將使用雙電源的負載直接連到穩壓電源上，有時候這些穩壓電源本身沒有各路電源獨立的開關，或者為在生產或實驗中為減少操作環節或操作不注意，直接使用總開關來開關電源。很容易發生因頻繁開關電源引起的電路損壞。
經過這一套開關電路轉接，用一個開關控制電源通斷，既方便操作，又安全可靠，取得了明顯的效果，使損壞大大減少。工作效率得到提高。
